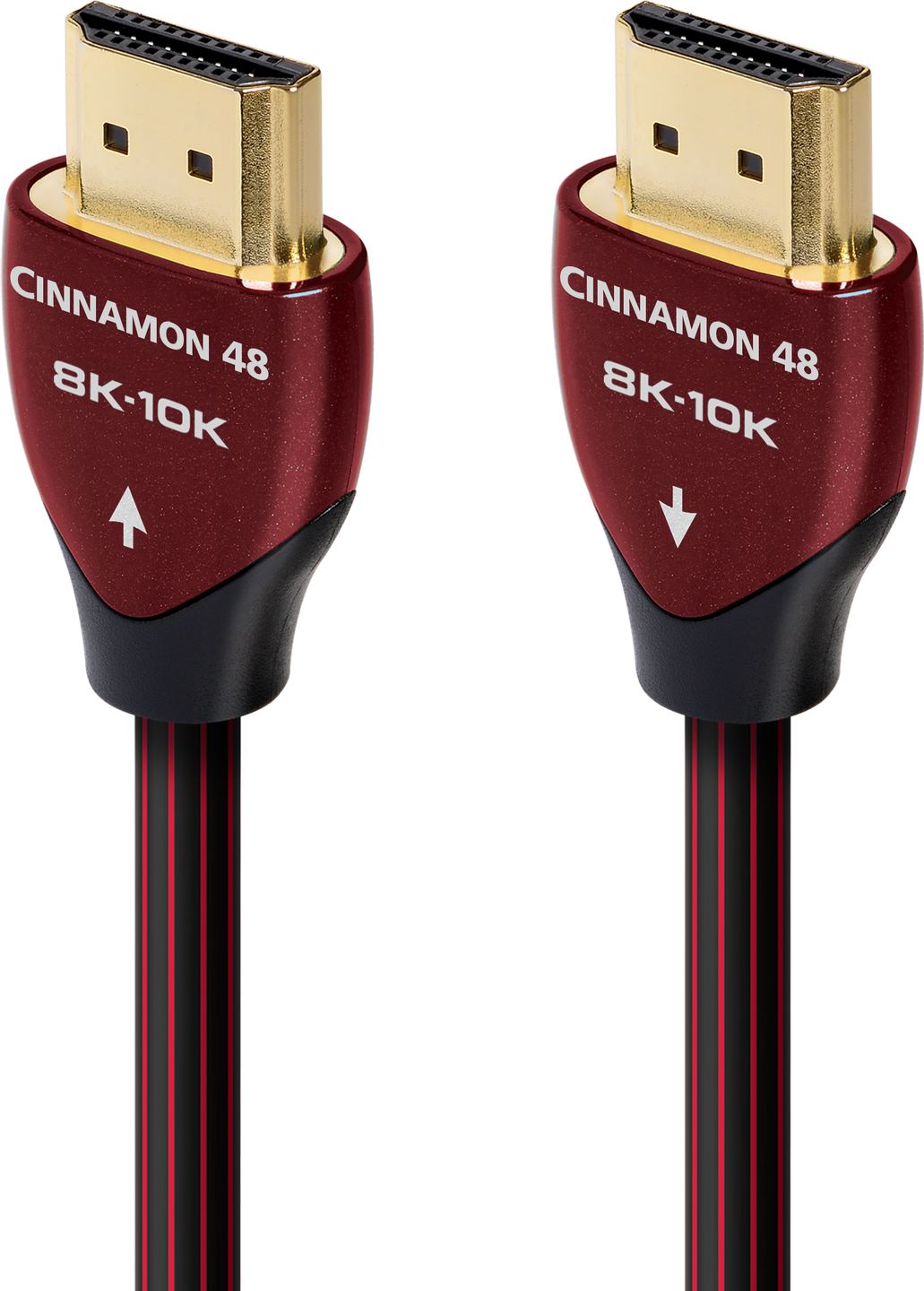

Audioquest HDMI Kaneli 48Gbps 5m

HDMI-yhteydessä kuva ja ääni kulkevat datana: joko ne saapuvat perille ehjinä tai näyttö menettää signaalin. Kahden kaapelin välinen ero syntyy siis muualla, tiedonsiirron vakaudessa ja suurtaajuuskohinassa, jota kaapeli poimii matkan varrella ja välittää sitten liitettyihin laitteisiin. Tämä HDMI-kaapeli 2.1 tarjoaa standardin täyden kaistanleveyden ja torjuu tätä kohinaa hopeoiduilla johtimilla ja monikerroksisella suojauksella.

HDMI 2.1:n koko kaistanleveys

48 Gbit/s:n tiedonsiirtonopeus perustuu neljään johdinpariin, joista jokainen siirtää 12 Gbit/s. Tämä FRL (Fixed Rate Link) -niminen siirtotapa tuli käyttöön HDMI 2.1:n myötä ja avasi tien eniten tiedonsiirtokapasiteettia vaativille videoformaateille. Kaapelilla on standardia hallinnoivan HDMI Licensing -organisaation myöntämä Ultra High Speed -sertifiointi. Sertifiointi takaa, että kaapeli on läpäissyt tämän suorituskykytason edellyttämät tiedonsiirtonopeuden ja häiriönsiedon testit.

Käytännössä se välittää 4K-kuvaa jopa 120 kuvan sekuntinopeudella, 8K-kuvaa jopa 60 Hz:n ja 10K-kuvaa jopa 30 Hz:n taajuudella. Se tukee myös dynaamista HDR:ää, jonka metatiedot säätävät kirkkautta ja kontrastia kohtauskohtaisesti sen sijaan, että koko elokuvaan sovellettaisiin yhtä asetusta. Pelaajille se tarjoaa HDMI 2.1:n pelitoiminnot. VRR:n avulla televisio mukauttaa virkistystaajuutensa konsolin todelliseen kuvatahtiin kuvan repeilyn välttämiseksi. ALLM vaihtaa näytön automaattisesti pienen viiveen pelitilaan heti pelin alkaessa. QFT puolestaan lyhentää kunkin kuvan lähetysaikaa. PlayStation 5, Xbox Series X tai pelitietokone hyödyntää näitä ominaisuuksia täysimääräisesti, kunhan televisio pysyy mukana: monissa malleissa nämä toiminnot ovat käytettävissä vain yhdessä tai kahdessa HDMI-tulossa.

Hopealla päällystettyä pitkäkiteistä kuparia

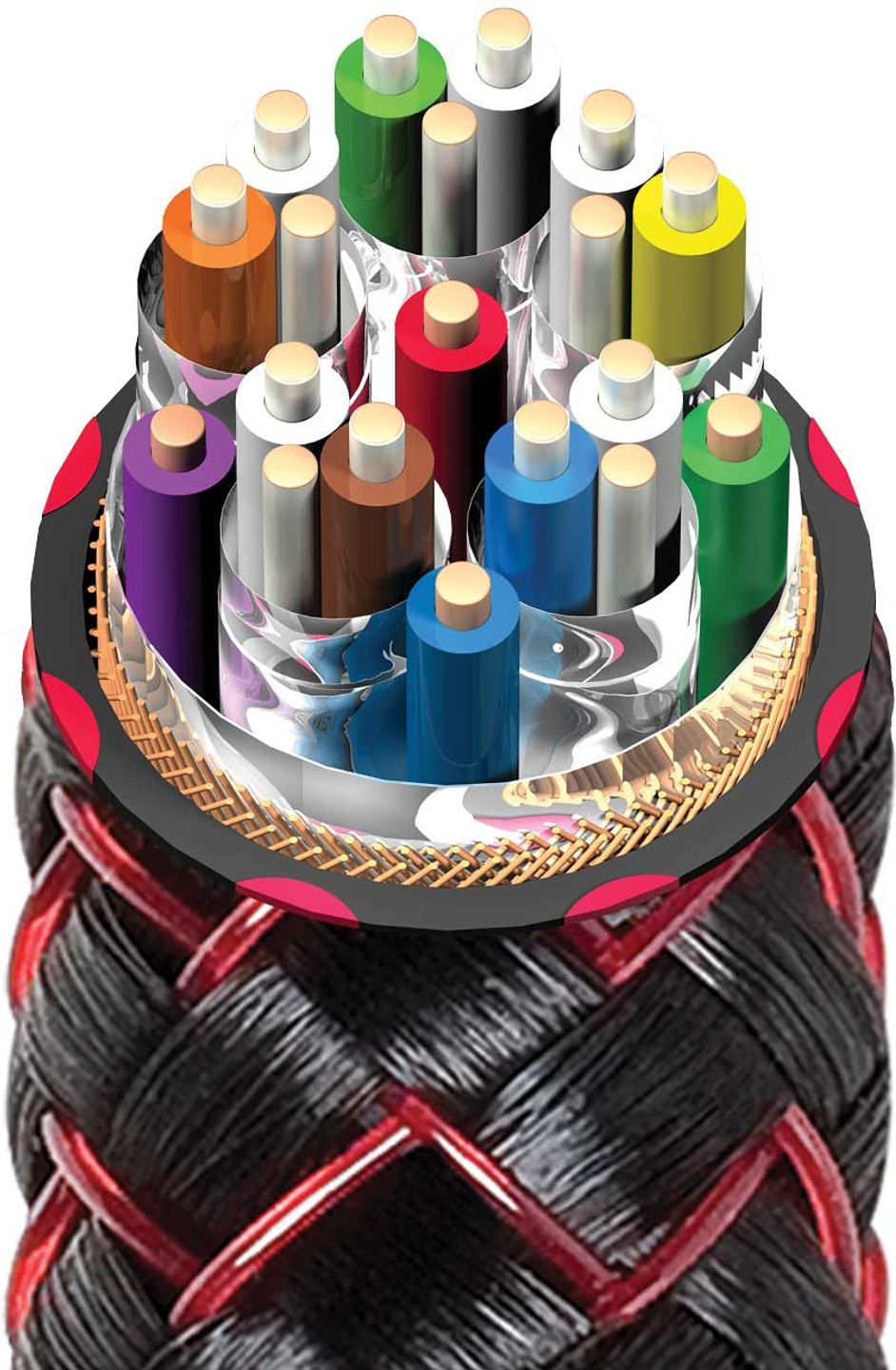

Johtimet on valmistettu Long-Grain Copper (LGC) -kuparista, AudioQuestin kuparista, jonka kiderakenteessa on vähemmän raerajoja kuin tavallisessa kuparissa. Jokainen johdin on yksilankainen eli valmistettu yhdestä umpinaisesta langasta eikä ohuiden säikeiden nipusta. Monisäikeisessä kaapelissa säikeet koskettavat toisiaan ja ovat sähköisessä ja magneettisessa vuorovaikutuksessa keskenään; umpinainen johdin poistaa nämä vuorovaikutukset.

HDMI:n korkeilla taajuuksilla signaali kulkee pääasiassa johtimen pinnalla. Ilmiötä kutsutaan pintailmiöksi. AudioQuest sijoittaa siksi hopean, joka johtaa sähköä kuparia paremmin, juuri tähän kohtaan: audio- ja videojohtimissa sekä eARC-johtimissa on 1,25 %:n hopeointi ja maajohtimissa 0,5 %:n hopeointi. 48-sarjassa hopean osuus kasvaa jokaisella tasolla. Cinnamon 48:n hopean osuus on kaksinkertainen sitä edeltävään Forest 48:aan nähden, ja Carbon 48:ssa hopeointi on vielä paksumpi.

Kolme kerrosta radiotaajuuskohinaa vastaan

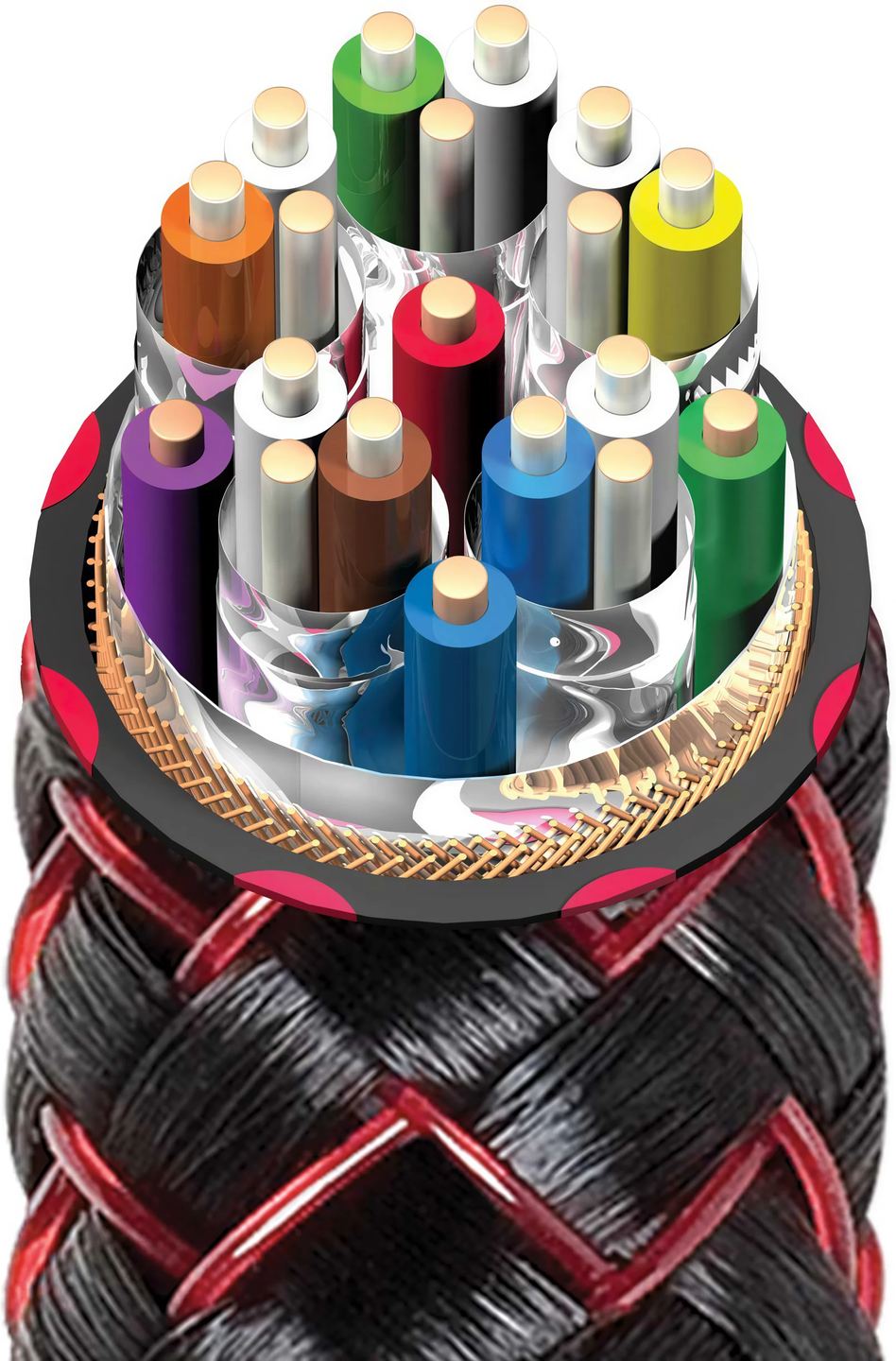

Wi-Fi, matkapuhelinverkot ja reitittimet täyttävät sisätilamme radioaalloilla, eikä perinteinen suojaus enää riitä pitämään niitä loitolla, vaikka sen ilmoitettaisiin olevan 100-prosenttinen. Cinnamon 48:ssa on AudioQuestin kohinanvaimennusjärjestelmän taso 3. Neljän FRL-parin ja eARC-parin ympärillä on voimakkaasti häviöllinen hiilikerros kahden metallikerroksen välissä. Metalli heijastaa osan häiriöistä, kun taas hiili absorboi loput ja muuntaa ne häviävän pieneksi määräksi lämpöä sen sijaan, että palauttaisi ne johtimiin.

Kaapelin kaikkien 19 johtimen, myös ohjaus- ja virtajohtimien, suuntaavuus on lisäksi hallittu. AudioQuest asentaa ne siten, että radiotaajuuskohina ohjautuu maahan, pois television, soittimen tai vahvistimen herkistä piireistä. Tavoitteena ei ole saada signaalia ”läpi”, minkä jokainen sertifioitu kaapeli tekee, vaan rajoittaa laitteiden elektroniikkaan päätyviä häiriöitä. Vaikutus vaihtelee laitteiston ja huoneen radioympäristön mukaan, ja sen huomaa ensisijaisesti äänessä.

Myös television ääni kulkee tämän kaapelin kautta

eARC-kanavan avulla televisio voi palauttaa äänen kotiteatterivahvistimeen tai äänipalkkiin samaa HDMI-kaapelia pitkin ilman erillistä optista liitäntää. Se välittää häviöttömät monikanavaformaatit, mukaan lukien Dolby Atmos ja DTS:X, riippumatta siitä, tulevatko ne suoratoistosovelluksista vai televisioon liitetystä lähdelaitteesta. eARC-johtimet saavat saman käsittelyn kuin videoparit: 1,25 %:n hopeoinnin ja tason 3 kohinanvaimennuksen. Ulkovaippana on punainen nailonpunos mustalla pohjalla, joka on taipuisa käsitellä TV-tason takana.

Tekniset tiedot

Tyyppi ja rakenne

• Tyyppi: suorituskykyinen HDMI-kaapeli, 48 Gbit/s 8K-10K
• Standardi: HDMI 2.1
• Sertifiointi: Ultra High Speed HDMI
• Kaistanleveys: 48 Gbit/s
• Teräväpiirtoisten ääni- ja videosignaalien siirto jopa 10K-tarkkuudella

Videon suorituskyky ja pelitoiminnot

• Tuetut tarkkuudet:
  • 4K jopa 120 Hz, myös pelaamiseen
  • 8K jopa 60 Hz
  • 10K jopa 30 Hz
• Dynaamisen HDR:n tuki
• Edistyneet pelitoiminnot:
  • VRR: vaihteleva virkistystaajuus
  • ALLM: automaattinen matalan viiveen tila
  • QFT: nopea kuvansiirto

Ääni ja eARC

• eARC-tuki: parannettu äänen paluukanava
• Teräväpiirtoisille äänimuodoille soveltuva kaistanleveys
• Laadukas äänensiirto television, vahvistimen ja AV-vastaanottimen välillä

Johtimet ja materiaalit

• Yksisäikeiset pitkäkiteisestä kuparista (LGC) valmistetut johtimet, jotka on suunniteltu vähentämään säikeiden välisiä sähköisiä ja magneettisia vuorovaikutuksia
• Hopeointi: 1,25 %
• Hopeapitoisuus johdintyypin mukaan:
  • Ääni / video: 1,25 %
  • eARC: 1,25 %:n hopeointi
  • Maa: 0,5 %
• Johtimien kokonaismäärä: 19, mukaan lukien ääni- / videosignaalit, eARC, maadoitukset, ohjaus ja virransyöttö
• Laadukas eristys ja suojaus

Suojaus ja häiriöiden vaimennus

• Metallikalvoihin ja suuntauksen hallintaan perustuva häiriönvaimennusjärjestelmä
• Tason 3 häiriönvaimennusjärjestelmä
• Suunnaltaan hallitut johtimet radiotaajuushäiriöiden (RF) vähentämiseksi
• Suurihäviöinen hiilikerros yhdistettynä metallikerroksiin neljän FRL-parin + eARC:n ympärillä
• Rakenne on suunniteltu vähentämään häiriöitä ja säilyttämään ääni- ja videosignaalien eheys

Yhteensopivuus ja käyttö

• Yhteensopiva HDMI 2.1 -laitteiden ja olemassa olevien 4K-laitteiden kanssa
• Taaksepäin yhteensopiva aiempien HDMI-versioiden kanssa
• Soveltuu PlayStation 5- ja Xbox Series X -konsoleille sekä pelitietokoneille
• Liitäntä televisioiden, videoprojektorien, kotiteatterivahvistimien ja soundbar-kaiuttimien välillä
• Soveltuu kotiteatteri- ja videopelijärjestelmiin

Vaippa pituuden mukaan

• 0,6–3,0 m: punainen punos
• 3,0 m:stä alkaen: CMG (CL3 / FT4)
