FiiO FX17

FiiO FX17: kolmetoista elementtiä titaanikuoressa

Kolmen eri elementtityypin mahduttaminen korvaan sopivaan kuulokkeeseen on lähes kellosepän työtä: dynaaminen elementti toistaa basson, tasapainotetut ankkurielementit keskialueen ja sähköstaattiset elementit diskantin. Kukin toimii taajuusalueella, jolla se on parhaimmillaan. FiiO-merkin kehittyneimmässä korvakäytäväkuulokkeessa on kolmetoista elementtiä kummallakin puolella, titaanikuori ja kolme liitintä, joiden ansiosta musiikkisoittimesta voi siirtyä älypuhelimeen ilman sovitinta.

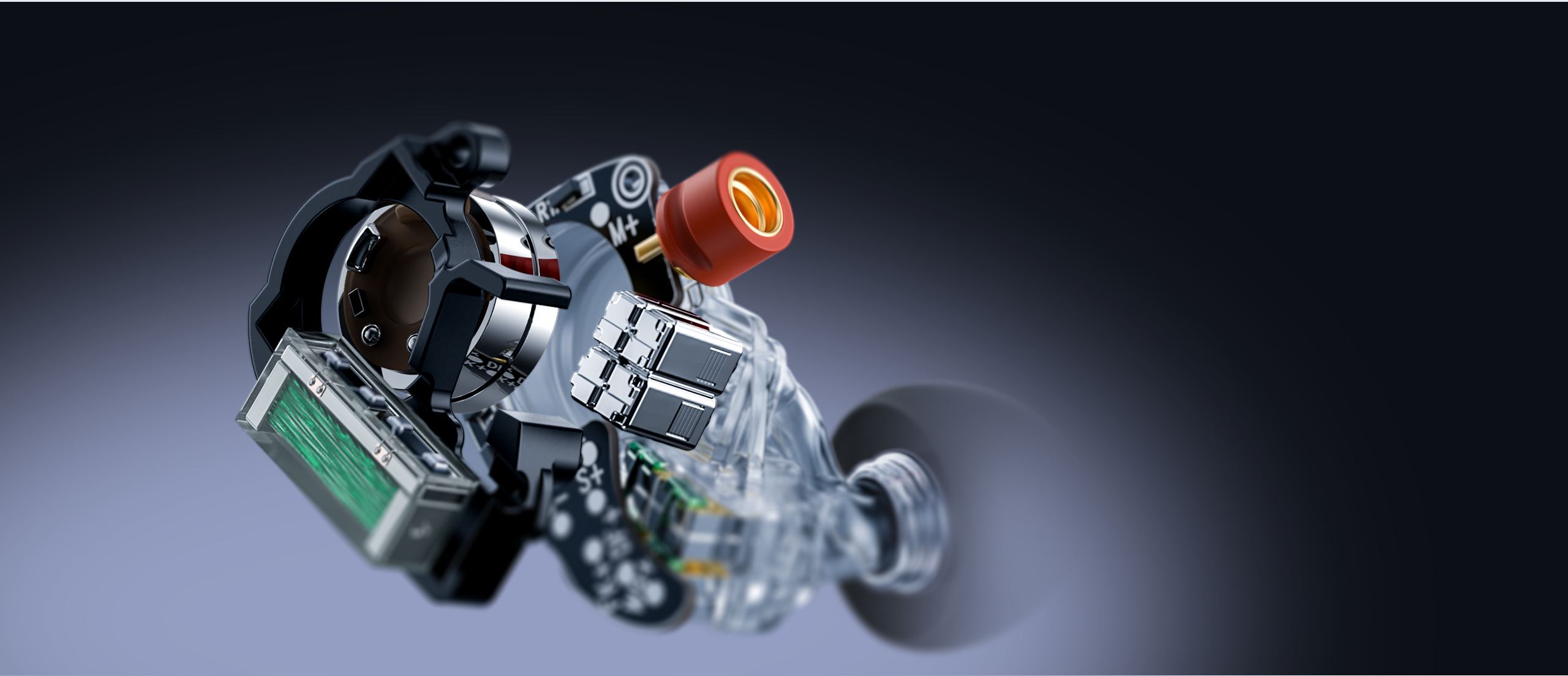

Kolmetoista elementtiä viidellä taajuuskaistalla

Kummassakin kuulokkeessa on 10 mm:n dynaaminen elementti, neljä Knowlesin tasapainotettua ankkurielementtiä ja kahdeksan Sonionin sähköstaattista elementtiä – yhteensä kaksikymmentäkuusi elementtiä parissa. Kolmen tekniikan yhdistelmän vuoksi kuuloketta kutsutaan ”tribridiksi”. Näin monen äänilähteen sovittaminen muutamaan kuutiosenttimetriin tuo mukanaan yhteensovitusongelman: kullakin elementtityypillä on oma ihannealueensa, ja huonosti toteutettu siirtymä niiden välillä kuuluu äänessä. Viisitiejakosuodin yhdistää elektronisia komponentteja ja akustisia rakenteita (kanavia, aukkoja ja vaimennuksia), jotta jokaiselle ryhmälle voidaan osoittaa oma osansa taajuusalueesta ja siirtymät niiden välillä tasoittuvat.

Jakosuotimella on toinenkin, vähemmän näkyvä mutta hyvin konkreettinen vaikutus: impedanssikäyrä pysyy tasaisena. Tavallisessa monitie-korvakäytäväkuulokkeessa impedanssi vaihtelee voimakkaasti taajuuden mukaan, jolloin sointitasapaino alkaa riippua äänilähteen lähtöimpedanssista. Siksi musiikkisoitin ja pieni USB-muunnin eivät tuota samanlaista ääntä. Tasaisempi impedanssikäyrä pienentää tätä eroa, mikä on tärkeää kuulokkeelle, jota käytetään usein eri laitteiden kanssa.

Keskialueesta vastaavat neljä Knowlesin ankkurielementtiä, jotka on koottu kahdeksi yhdistelmäyksiköksi. Kummassakin yksi ankkurielementti hoitaa keskialueen ja toinen ylemmän keskialueen, kunnes sähköstaattiset elementit ottavat vastuun. Keskialueen ankkurielementti on kehitetty yhdessä Knowlesin kanssa: sen takakammioon tehdyt aukot antavat sille lisää ilmatilaa, jotta lauluäänet kuulostaisivat täyteläisemmiltä ja runsaammilta.

Kahdeksan sähköstaattista elementtiä diskantille

Sähköstaattisessa elementissä ei ole puhekelaa eikä magneettia. Sen erittäin ohut, sähköisesti varattu kalvo on pingotettu kahden rei’itetyn levyn väliin, ja se liikkuu levyjen synnyttämän sähkökentän vaikutuksesta. Kalvon lähes olematon massa mahdollistaa erittäin nopeiden vaihteluiden seuraamisen, ja diskanttitoisto ulottuu 50 kHz:iin. Heikkoutena on herkkyys: noin 99 dB/mW, kun ankkurielementillä tai dynaamisella elementillä se on 110 dB/mW.

Näiden kahden herkemmän elementtityypin rinnalla yksittäinen sähköstaattinen elementti voi jäädä peittoon, sillä korva havaitsee diskantin huonommin voimakkaan basson läsnä ollessa. Tätä kutsutaan peittoilmiöksi. Kahdeksan moduulia kummallakin puolella nostaa yli 6 kHz:n alueen tasoa ja jakaa kuormituksen usealle elementille sen sijaan, että yhtä niistä ajettaisiin äärirajoilleen.

S.Turbo-kanavan ohjaama dynaaminen basso

Bassosta vastaa 10 mm:n dynaaminen elementti, jonka kalvo on litium-magnesiumseosta. Tämä kevyt metalli, jonka tiheys on 1,6 g/cm³, on sekä jäykkä että sisäisesti hyvin vaimennettu. Nämä kaksi ominaisuutta rajoittavat kalvon resonansseja ja pitävät särön alle 0,2 %:ssa. Elementin tuottama ääni kulkee S.Turbo-kanavan läpi. Se on FiiO-merkin patentoima akustinen rakenne: turbiinin muotoinen kanava vahvistaa bassoa ja suodattaa pois myös tämän elementin tuottamaa keskialuetta ja diskanttia, jotta se ei häiritse ankkurielementtien toimintaa.

Takakammio on vaimennettu halkaisijaltaan 0,2 mm:n aukoilla, jotka tasapainottavat ilmanpainetta kalvon molemmin puolin. Basso ulottuu alemmas ja keskialue selkeytyy. Taajuusvaste kattaa alueen 8 Hz–40 kHz, ja kuulokkeella on Hi-Res Audio -sertifiointi.

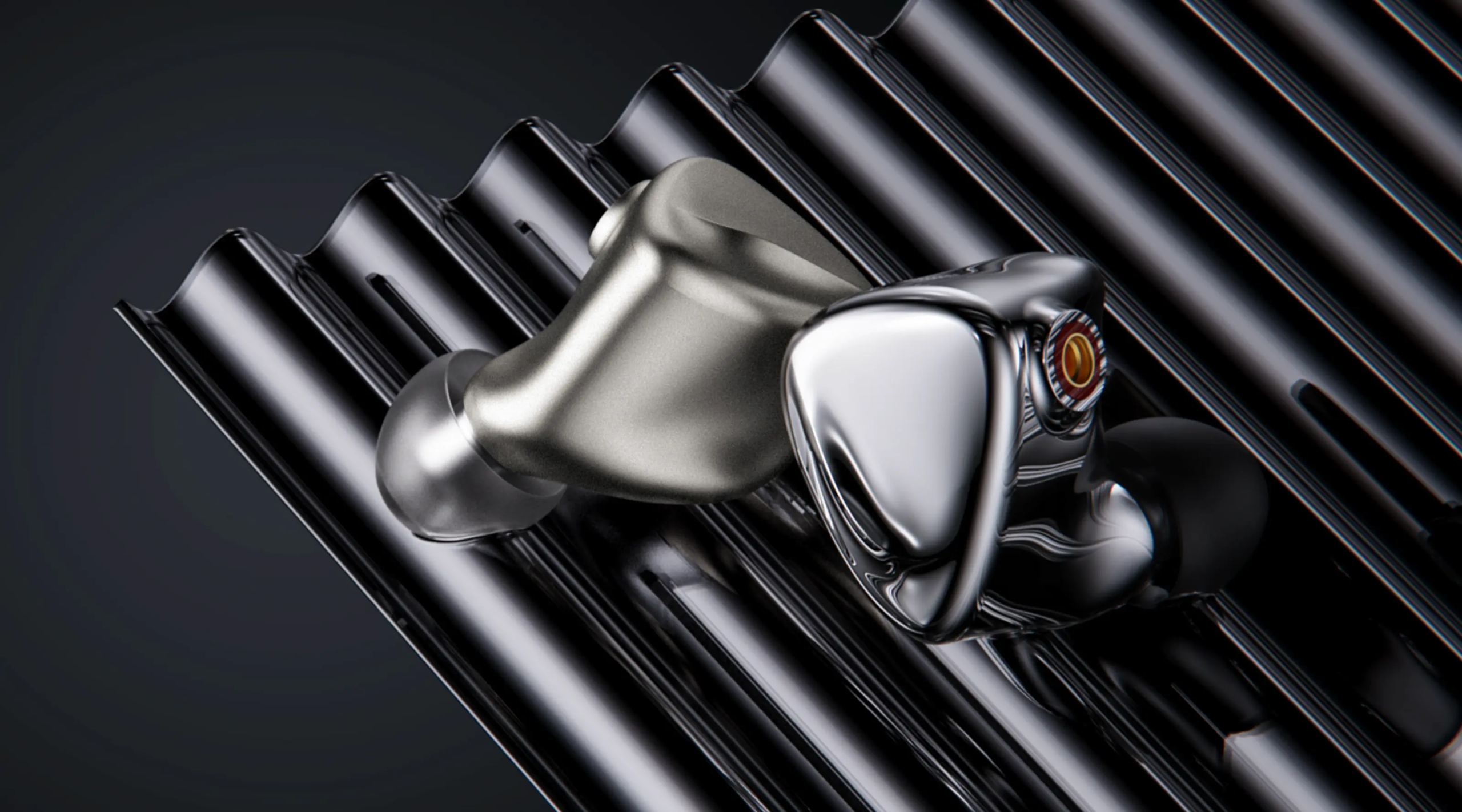

Titaanista koneistetut kuoret

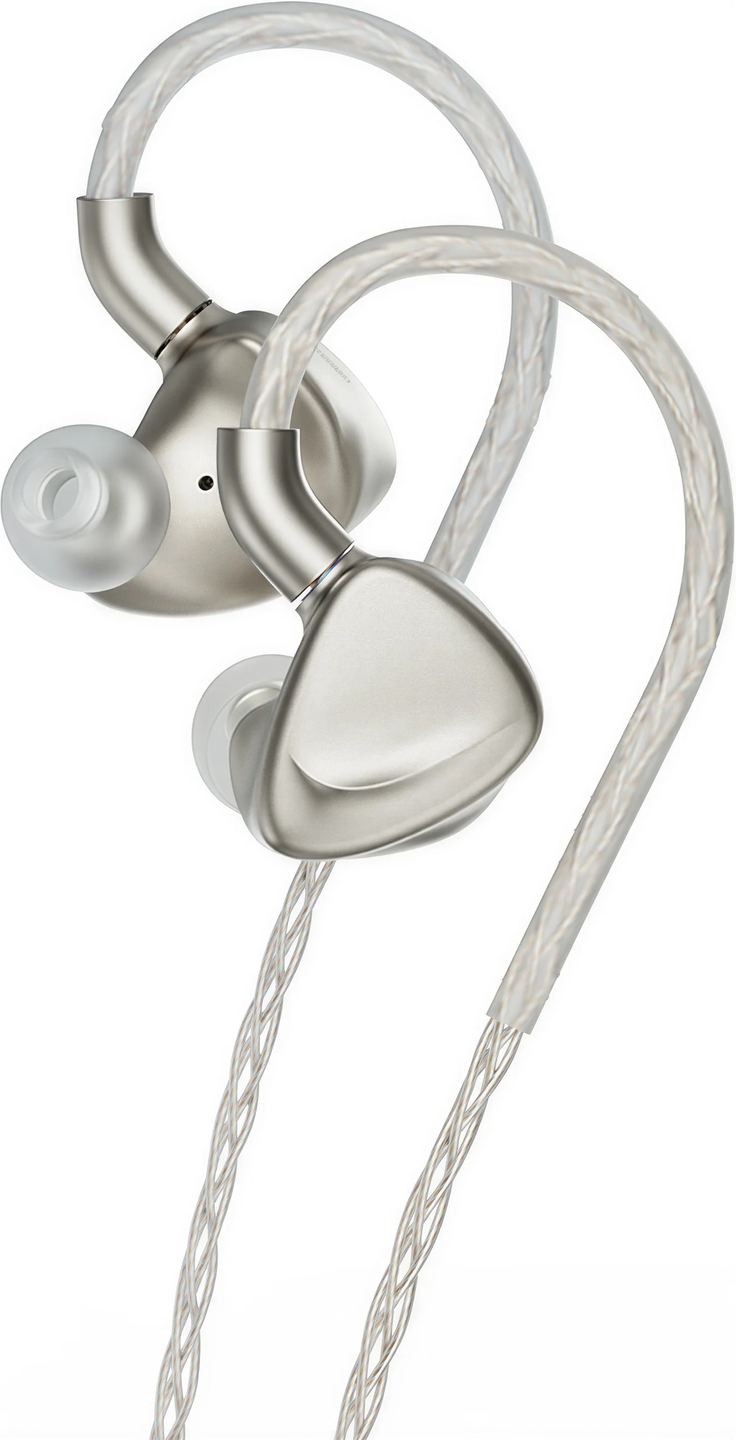

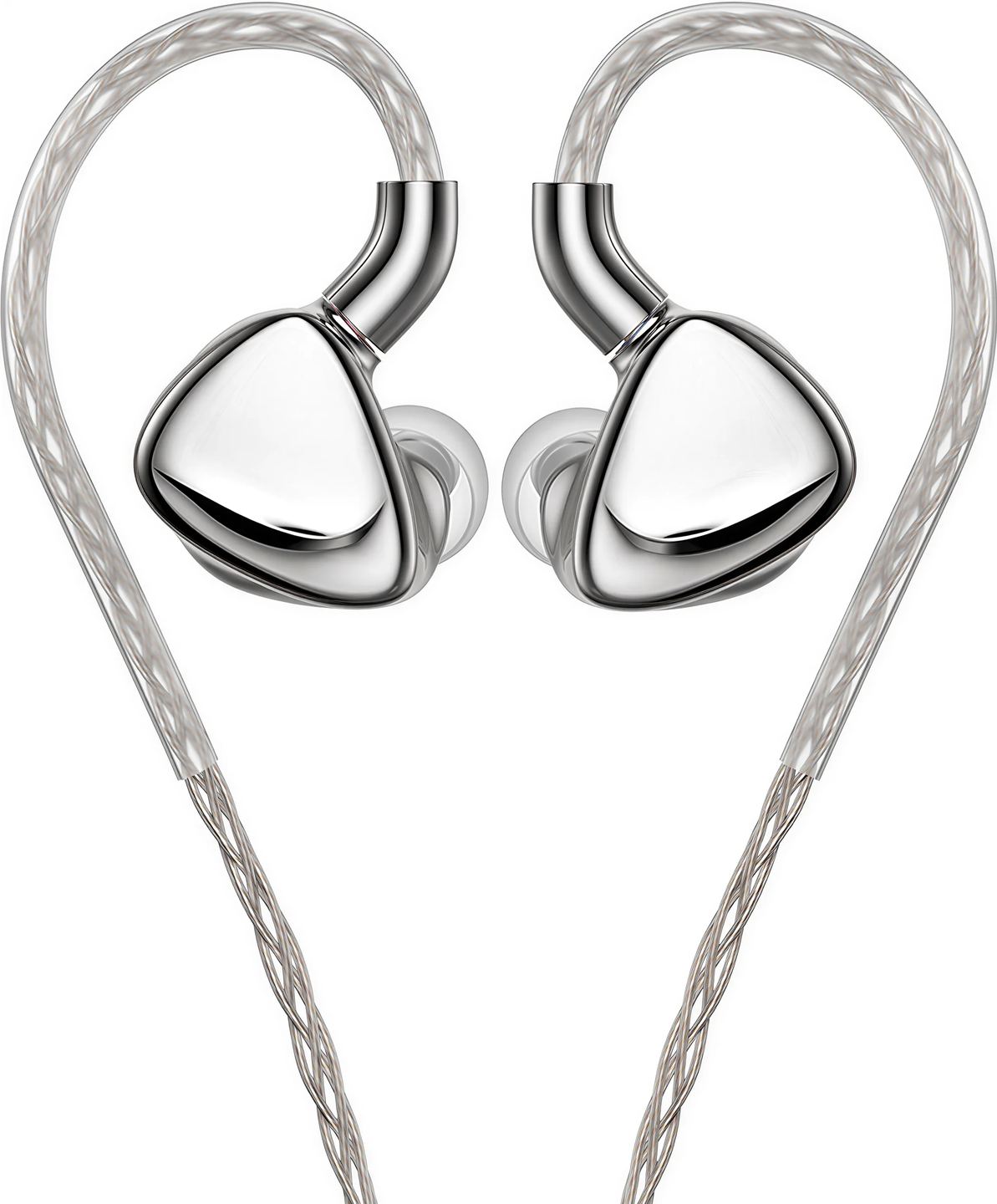

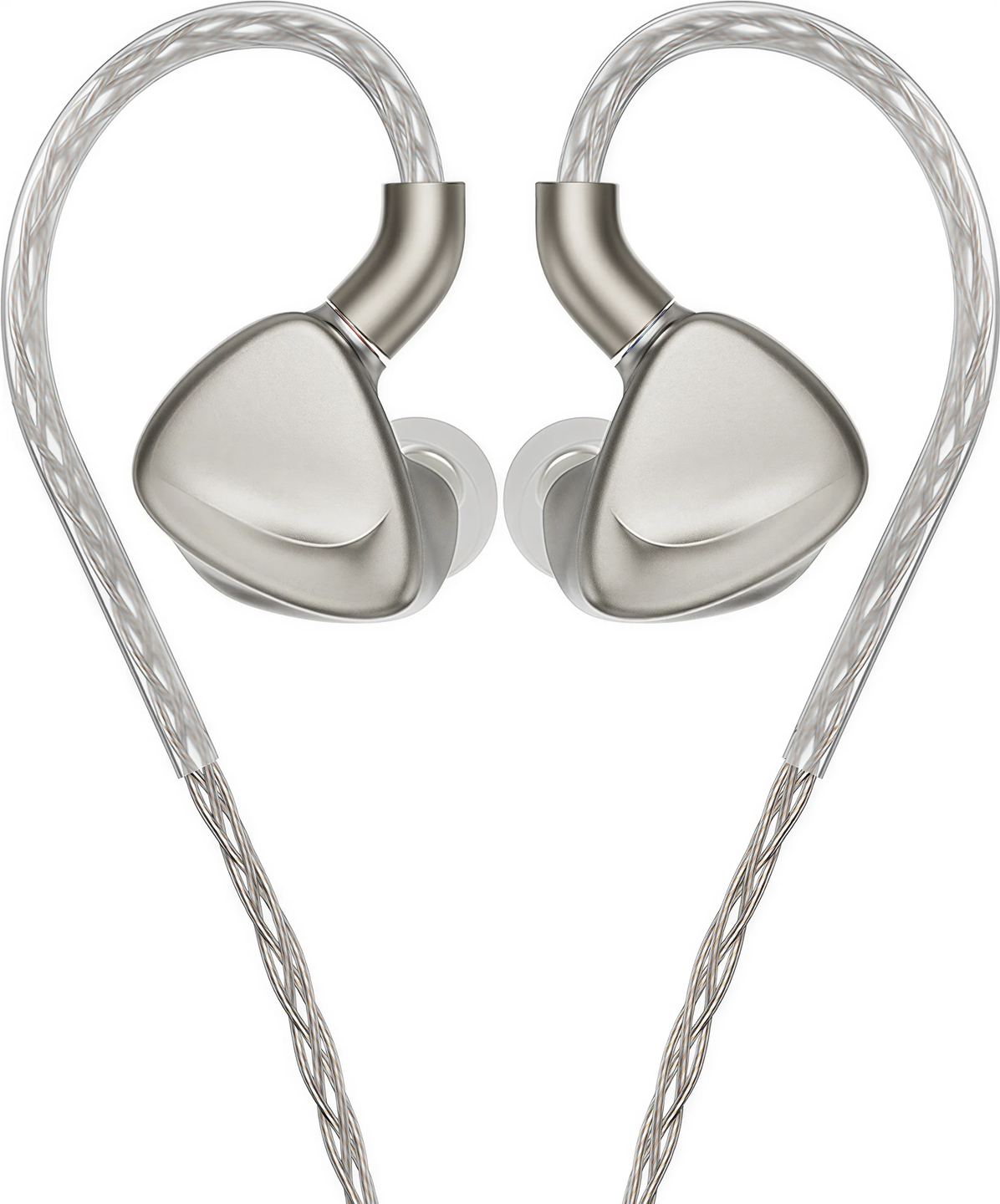

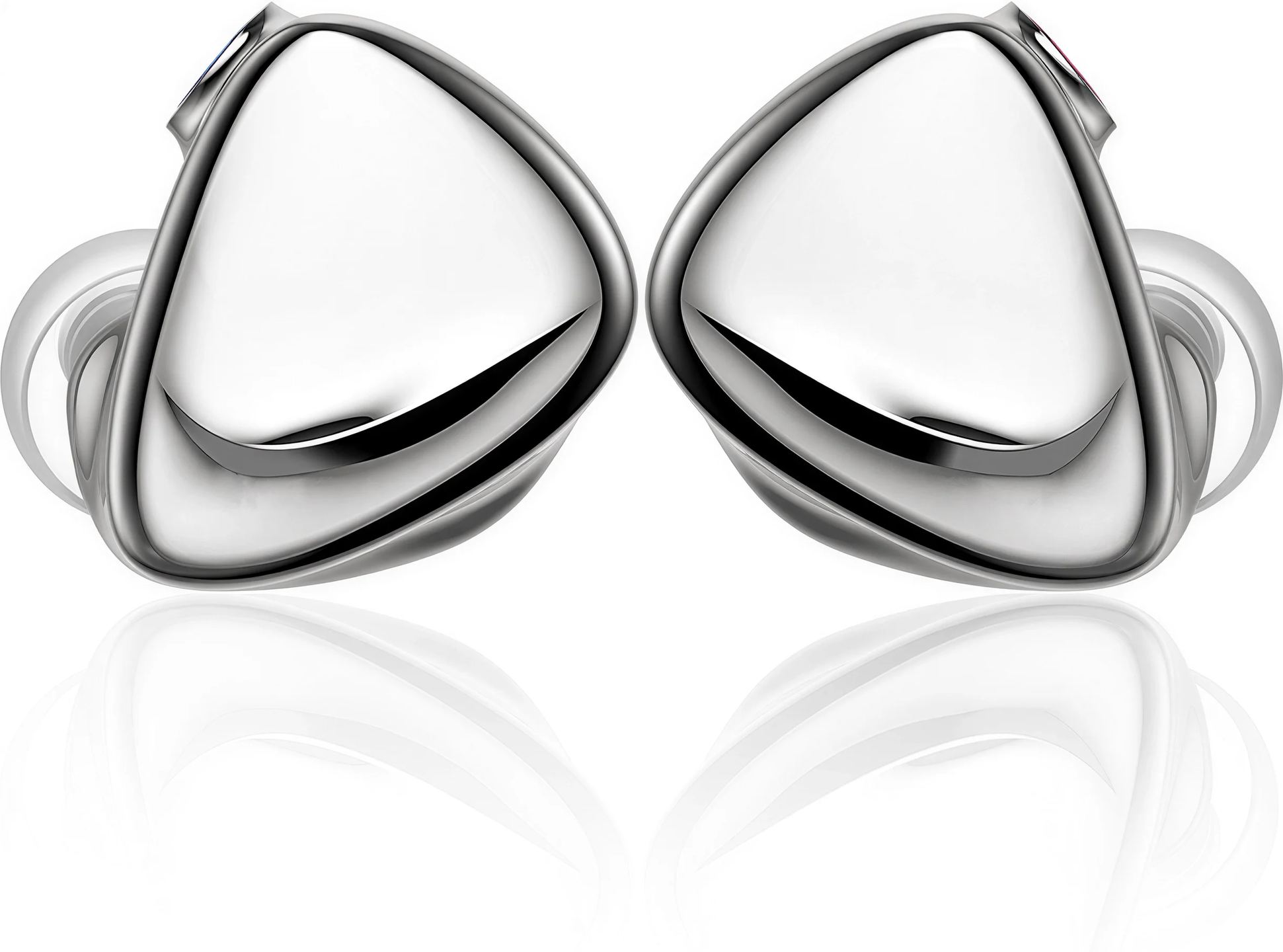

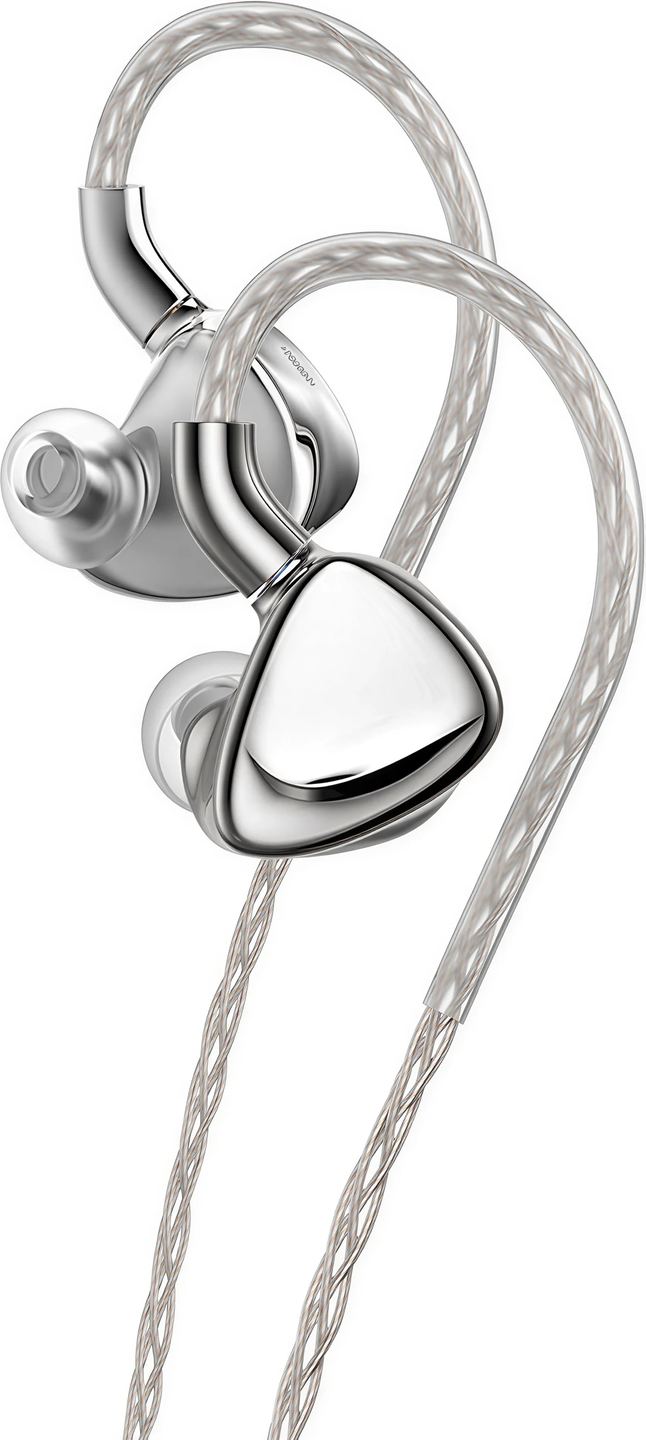

Kuoret koneistetaan tiheästä titaanilohkosta, kiillotetaan käsin ja pintakarkaistaan höyrypinnoituksella. Saatavana on kaksi akustisesti samanlaista viimeistelyä: hiekkapuhallettu ja mattapintainen Titanium, johon jää vain vähän sormenjälkiä ja joka kestää naarmuja, sekä peiliksi kiillotettu Silver. Jokaisen kappaleen mukana tulee yksilöllisellä sarjanumerolla kaiverrettu laatta.

Metallilla on painonsa: noin 12,2 g kuuloketta kohti ilman kaapelia, enemmän kuin useimmissa hartsisissa korvakäytäväkuulokkeissa. Kuoreen on myös mahduttava kolmetoista elementtiä. Kaapeli kulkee korvan takaa, mikä vakauttaa kuuloketta ja vähentää johdon aiheuttamaa vetoa. Mukana toimitettavat 22 paria sovitteita, muun muassa HS18-, nestesilikoniset HS20- ja SpinFit-sovitteet, kattavat monenlaisia korvien muotoja ja kokoja. Saavutettu tiiviys vaikuttaa suoraan siihen, kuinka paljon bassoa kuuluu, joten useita sovitteita kannattaa kokeilla ennen sointitasapainon arviointia.

Kolme liitintä musiikkisoittimesta älypuhelimeen siirtymiseen

Noin 1,2 m pitkä kaapeli koostuu kahdeksasta säikeestä, joissa on yhteensä 360 kullasta, hopeasta ja kuparista valmistettua johdinta. Metallit taotaan yli 1 000 °C:n lämpötilassa ja jalostetaan sen jälkeen yksikiteiseen rakenteeseen. Menetelmä vähentää epäpuhtauksia ja kiteiden välisiä rajoja, jotka signaalin on ylitettävä. Kaapeli kiinnittyy kuulokkeisiin suurennetuilla MMCX-liittimillä, ja äänilähteen puoleinen liitin vaihtuu muutamassa sekunnissa kiertolukituksen ansiosta. Mukana toimitetaan kolme liitintä: epäsymmetrinen 3,5 mm:n miniplugi useimpiin musiikkisoittimiin ja vahvistimiin, symmetrinen 4,4 mm:n plugi balansoituja lähtöjä varten sekä USB-C-liitin, jossa on oma muunnin.

USB-C-liittimen ansiosta FX17 toimii digitaalisena kuulokkeena älypuhelimen, tabletin tai tietokoneen kanssa. Digitaalisen signaaliprosessorin (DSP) sisältävä dekooderipiiri käsittelee enintään 32-bittistä / 384 kHz:n PCM-signaalia ja syöttää kuulokkeita balansoidun lähdön kautta. DSP tarjoaa käyttöön 8-kaistaisen parametrisen taajuuskorjaimen: kullekin kaistalle voi valita taajuuden, tason ja leveyden, jolloin tiettyä aluetta voi korjata tai sointia lähentää tavoitekäyrään. Säätö tehdään FiiO Control -sovelluksella, joka on saatavilla vain Androidille, tai FiiO-verkkokäyttöliittymässä. Käyrät voi tallentaa, viedä, tuoda ja jakaa. Liitin ei tue USB Audio Class 1.0 -standardia: Xbox-, Switch- ja PlayStation-konsolit eivät tunnista sitä.

Askel FX15:n, FiiO-merkin ensimmäisen sähköstaattisen kuulokkeen, yläpuolelle

FX15 oli FiiO-merkin ensimmäinen sähköstaattisia elementtejä käyttävä korvakäytäväkuuloke. Siinä oli dynaaminen elementti, yksi Knowlesin ankkurielementti ja neljä Sonionin sähköstaattista elementtiä 3D-tulostetussa hartsikuoressa sekä kytkin sähköstaattisten elementtien poistamiseksi käytöstä. FX17 kaksinkertaistaa sähköstaattisten elementtien määrän, lisää ankkurielementtien määrän yhdestä neljään, vaihtaa hartsin titaaniin ja luopuu kytkimestä, sillä sähköstaattiset elementit ovat kiinteä osa viisitiejakosuodinta. Impedanssi laskee 24 Ω:sta 16 Ω:iin, herkkyys nousee 103 dB/mW:sta 104 dB/mW:iin ja taajuusvaste ulottuu alemmas (8 Hz verrattuna 20 Hz:iin). Kokonaisuuden täydentää DSP:llä varustettu USB-C-liitin, jota ei ollut FX15:ssä, jonka liitinvaihtoehdot rajoittuivat 3,5 ja 4,4 mm:n liittimiin.

Tekniset tiedot

Elementtikokoonpano

• Huippuluokan FX17-hybridinappikuulokkeet: 13 elementtiä kuuloketta kohti, yhteensä 26 parissa.
• Kuuloketta kohti:
  • 1 dynaaminen 10 mm:n elementti, jossa on litium-magnesiumseoksesta valmistettu kalvo bassoääniä varten.
  • 4 räätälöityä Knowles-balansoituankkurielementtiä, jotka on koottu kahdeksi ryhmäksi keski- ja ylempiä keskitaajuuksia varten. Yhteistyössä Knowlesin kanssa kehitetyssä keskitaajuuselementissä on ilma-aukot takakammiossa.
  • 8 Sonion-sähköstaattista elementtiä yli 6 kHz:n taajuuksille.
• Dynaamisen kalvon särö: alle 0,2 %.

Akustinen rakenne

• Viisitie-elektroniikka- ja akustinen jakosuodatus.
• Tasoitettu impedanssikäyrä helpottaa yhdistämistä äänilähteisiin.
• Patentoitu S.Turbo-akustinen rakenne: turbiinin muotoinen kanava vahvistaa bassoa ja suodattaa dynaamisen elementin keski- ja diskanttitaajuuksia.
• Takakammion vaimennus halkaisijaltaan 0,2 mm:n ilma-aukoilla.

Suorituskyky

• Taajuusvaste: 8 Hz – 40 kHz.
• Impedanssi: 16 Ω / 1 kHz.
• Herkkyys: 104 dB/mW / 1 kHz.
• Hi-Res Audio -sertifiointi.

Kuoret ja istuvuus

• Tiheästä titaanista valmistetut kuoret, jotka on koneistettu yhdestä kappaleesta, kiillotettu käsin ja kovetettu höyrypinnoituksella.
• Viimeistelyt: Titanium, mattahiekkapuhallettu ja sormenjälkiä sekä naarmuja kestävä, Silver, peilikiillotettu.
• Käyttö niin, että kaapeli kulkee korvan takaa.
• Paino ilman kaapelia: noin 12,2 g kuuloketta kohti.

Kaapeli ja liitännät

• Noin 1,2 m:n kaapeli, jossa on 8 säiettä ja yhteensä 360 kullasta, hopeasta ja kuparista valmistettua johdinta.
  • Metallit on taottu yli 1000 °C:ssa ja jalostettu sitten yksikiteiseen rakenteeseen.
• Kuulokepään liittimet: suurennetut MMCX-liittimet (Expanded MMCX).
• Suorat, vaihdettavat pistokkeet, jotka lukittuvat kiertämällä.

USB-C-pistoke

• Integroitu digitaalisen signaalinkäsittelyn (DSP) dekoodauspiiri ja balansoitu ulostulo.
• PCM-tuki jopa 32 bittiä / 384 kHz.
• 8-kaistainen parametrinen taajuuskorjain käytettävissä FiiO Control -sovelluksella vain Android-laitteissa tai FiiO-verkkokäyttöliittymässä.
• Taajuuskorjainkäyrät voi tallentaa, viedä, tuoda ja jakaa.
• USB Audio Class 1.0 -standardia ei tueta: Xbox-, Switch- ja PlayStation-konsolit eivät tunnista pistoketta.

Mukana toimitettavat tarvikkeet

• 22 paria erikokoisia ja -rakenteisia korvasovitteita, mukaan lukien HS18, nestemäisestä silikonista valmistetut HS20 ja SpinFit.
• 3 vaihdettavaa pistoketta: balansoimaton 3,5 mm:n minijakki, balansoitu 4,4 mm:n jakki, USB-C.
• Tyyppikilpi, johon on kaiverrettu yksilöllinen sarjanumero.
