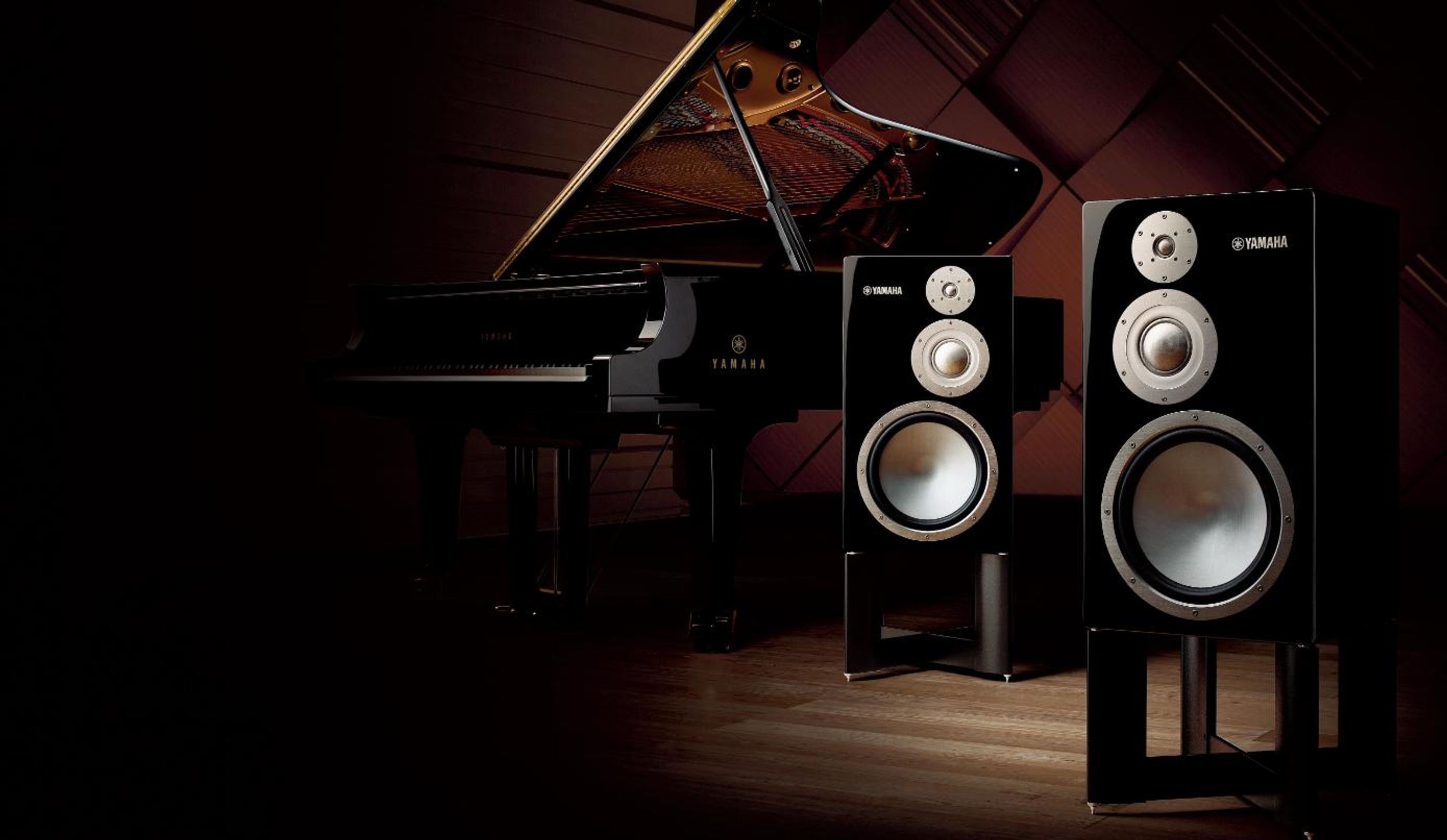

Yamaha NS-5000 (pakkaus 2)

Yamaha NS-5000 on kirjahyllykaiutin, joka on suunniteltu korkealaatuiseen musiikintoistoon. Se hyödyntää ZYLON-kalvoja ja huolellista suunnittelua varmistaakseen tarkan ja yksityiskohtaisen audiosignaalin toiston.

ZYLON-kalvot, jotka määrittelevät akustiset mahdollisuudet uudelleen

NS-5000:n sydän sykkii sen kolmessa täysin ZYLONista valmistetussa elementissä. ZYLON on Japanissa kehitetty synteettinen kuitu, jota pidetään maailman lujimpana. Tämä teknologinen saavutus, joka on kahdeksan vuoden (alkaen 2008) tutkimuksen tulos, on maailman ensimmäinen esimerkki materiaalin yksinomaisesta käytöstä kolmitiekaiuttimen kaikkien elementtien kalvoissa.

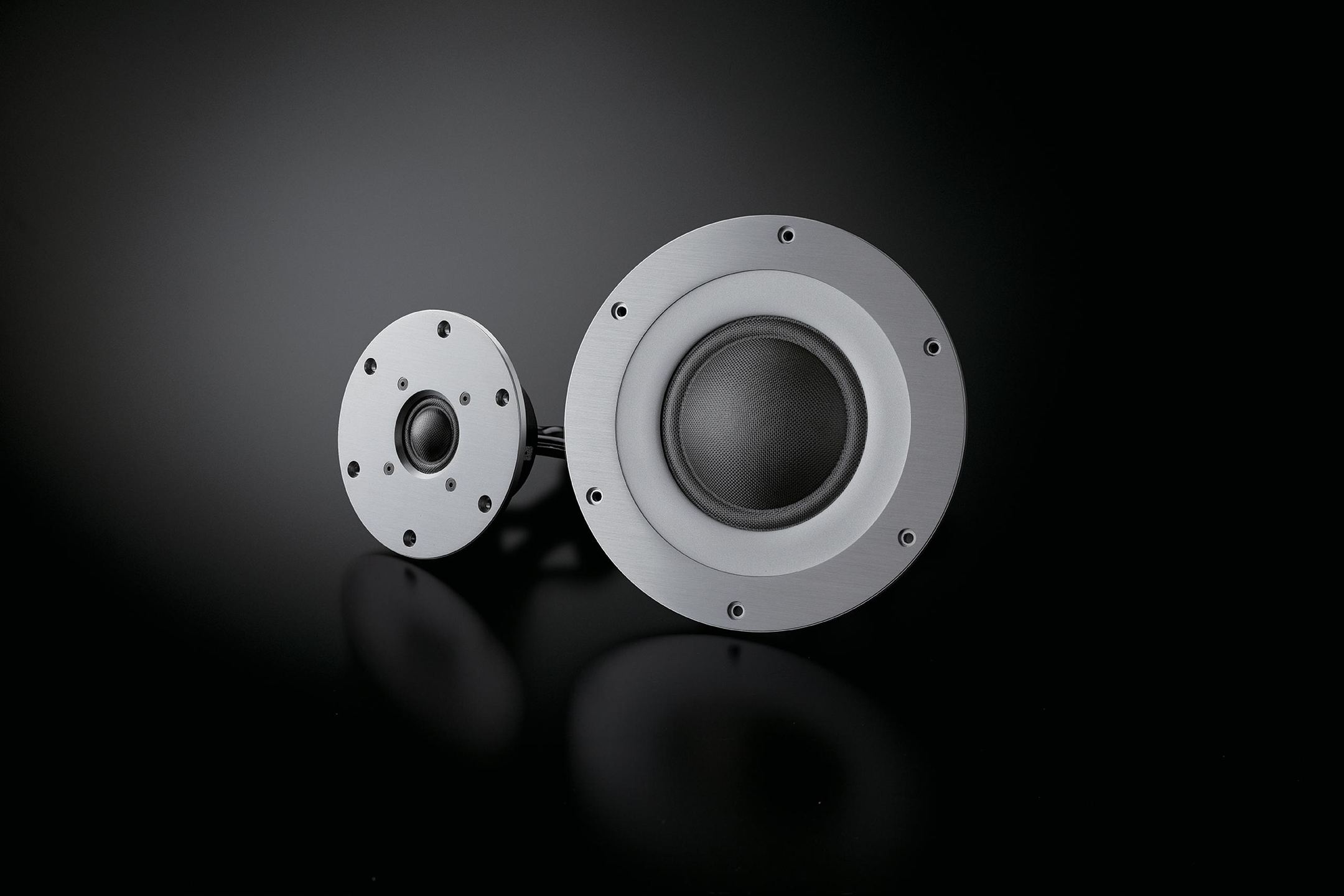

8 cm:n pehmeäkupuinen keskiääninen JA-08B5 ansaitsee erityishuomion. Poikkeuksellisen kookkaana kupuelementiksi se muodostaa järjestelmän kulmakiven. Kupurakenne mahdollistaa liikkeen lähes häviöttömän välittymisen, sillä puhekelan ja kalvon välinen etäisyys on huomattavasti pienempi kuin perinteisessä kartiorakenteessa. 8 cm:n halkaisija on suurin nykyisten tuotantorajoitteiden puitteissa toteutettavissa oleva koko, mikä tarjoaa optimaalisen suuntaavuuden ja poikkeuksellisen rikkaan äänikentän.

3 cm:n diskantti JA-05K6, vaatimattomista mitoistaan huolimatta, hyötyy samasta yksiosaisesta valamistekniikasta kuin keskiääninen. Neliökuparilangasta tehty kela maksimoi sähköakustisen hyötysuhteen samalla kun se minimoi siirtotappiot. ZYLONin akustinen nopeus kilpailee perinteisesti ihanteellisena kalvomateriaalina pidetyn berylliumin kanssa, mutta ilman jäykkien materiaalien tyypillisiä resonanssipiikkejä.

30 cm:n basso JA-3132 täydentää tätä teknologista kolmiyhteyttä. Sen keskikupiton rakenne ja painevaletusta alumiinista tehty runko, jota on optimoitu FEM-analyysillä, takaavat esimerkillisen jäykkyyden ja minimoivat aerodynaamisen vastuksen. Kolmen elementin välinen tonaalinen jatkuvuus on poikkeuksellisen korkealla tasolla ja luo illuusion yhdestä laajakaistaelementistä.

UV-säteilyn mahdollisesti aiheuttaman ZYLONin heikkenemisen estämiseksi jokaisen kalvon pinnalle höyrystetään monel-seos, joka koostuu 63 % nikkelistä ja 30 % kuparista. Tämä näkymätön suoja säilyttää materiaalin poikkeukselliset akustiset ominaisuudet ja varmistaa pitkän käyttöiän.

R.S.-kammioita: uusi tapa hallita haittaresonansseja

Innovaatio ei rajoitu kalvoihin. Patentoidut Resonance Suppression -kammiot (R.S. Chambers) edustavat merkittävää edistysaskelta diskantin ja keskiäänisen taakse syntyvien aaltojen hallinnassa. Toisin kuin perinteiset ratkaisut, jotka vaativat suuria määriä vaimennusmateriaaleja, nämä kammiot hyödyntävät resonanssien aktiivista kumoamista.

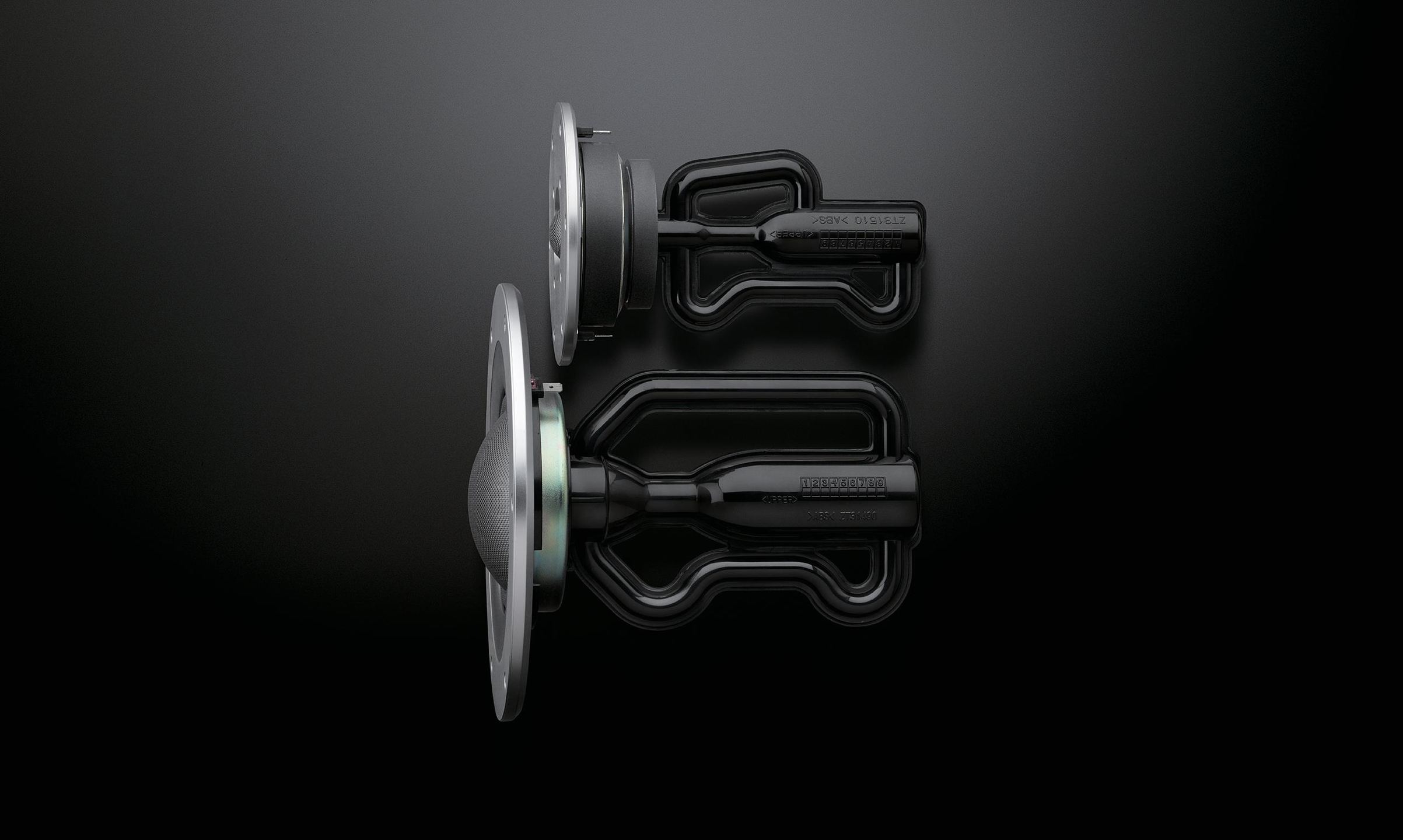

Jokaisessa R.S.-kammiossa on kaksi erimittaista putkea, jotka luovat erilaiset akustiset reitit. Kun aallot yhdistyvät, resonanssitaajuudet kumoavat toisensa, jolloin ei tarvita vaimennusmateriaaleja, jotka tasoittaisivat taajuusvastetta ja peittäisivät musiikin hienovaraiset nyanssit. Tämän teknologian ansiosta elementit säilyttävät omat taajuuskarakteristiikkansa, ja mikroyksityiskohdat sekä signaalin erinomainen artikulaatio pysyvät tallella.

Kotelo, joka ylittää pelkän funktion

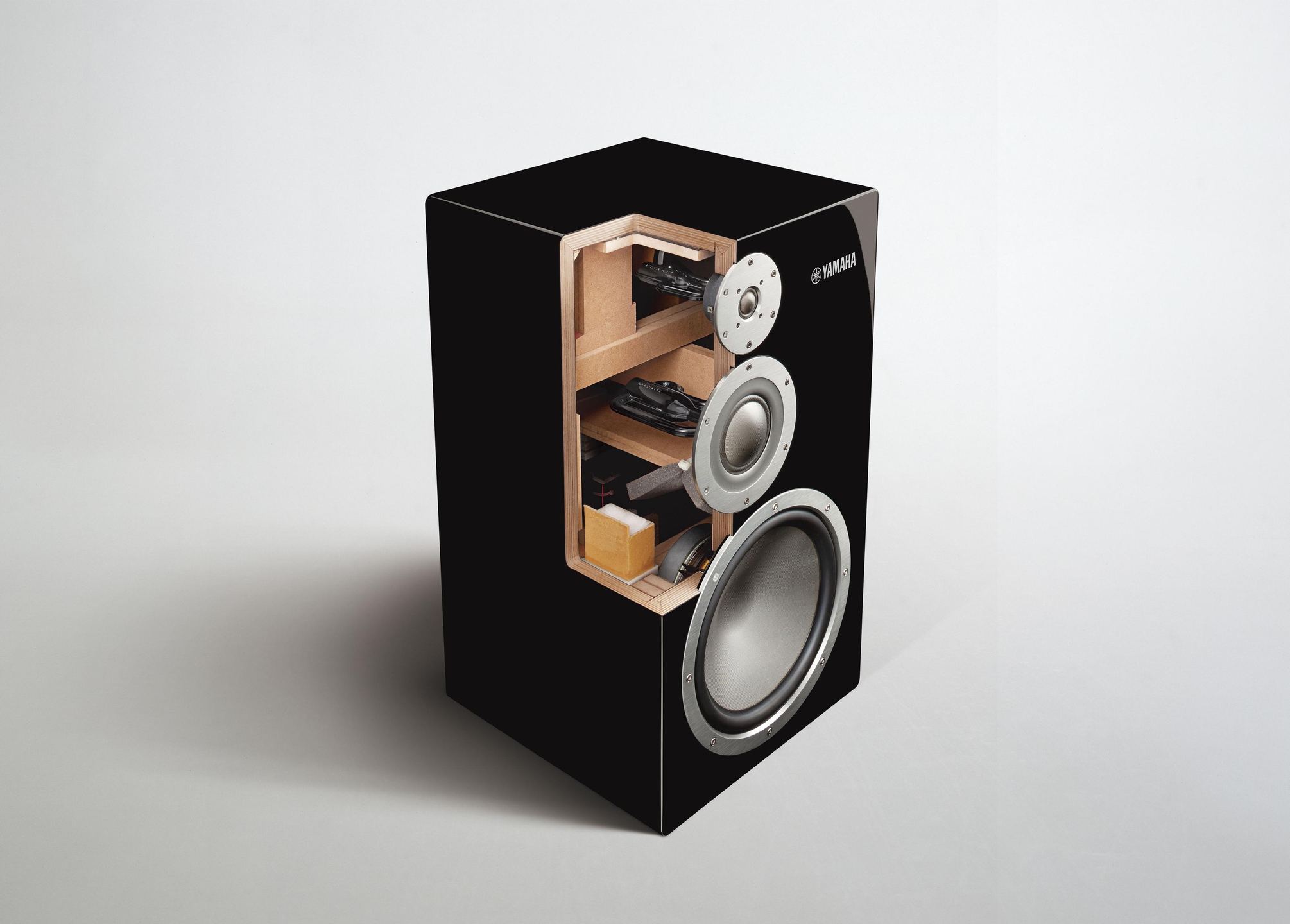

Itse kaiutin on osoitus Yamahan legendaarisesta puuntyöstöosaamisesta. Kotelon perusrakenne on tehty Hokkaidon valkoisesta koivuvanerista, joka on valittu lukuisten materiaalien mekaanisten ja akustisten ominaisuuksien perusteellisen tutkimuksen jälkeen. Jokainen puukappale käsitellään huolellisesti oksien ja virheiden poistamiseksi, mikä takaa poikkeuksellisen kestävyyden.

Etulevyn 29,5 mm:n paksuus sekä viiden muun sivun 20 mm:n paksuus luovat rakenteen, jonka jäykkyys on optimaalinen. Rakentamisessa käytetään perinteistä kolmoisjiirilapaliitosta, jota vahvistavat sisäiset poikittaisrimat, joiden sijainti on määritetty FEM-analyysin ja lasermittausten avulla. Tämä tieteellinen lähestymistapa mahdollistaa koteloresonanssien tehokkaan eliminoinnin säilyttäen samalla puun luonnollisen musiikillisen luonteen.

Sisätilavuus 65 litraa on pienin mahdollinen koko kolmitiekonfiguraatiolle, jossa on 30 cm:n basso, ja se optimoi suorituskyvyn ja koon suhteen. Bassorefleksirakenne, tietoinen irtiotto ikonisesta NS-1000M:n suljetusta kotelosta, parantaa merkittävästi herkkyyttä ja helpottaa vahvistinkumppanin valintaa.

Twisted Flare -portti ja vallankumoukselliset akustiset absorboijat

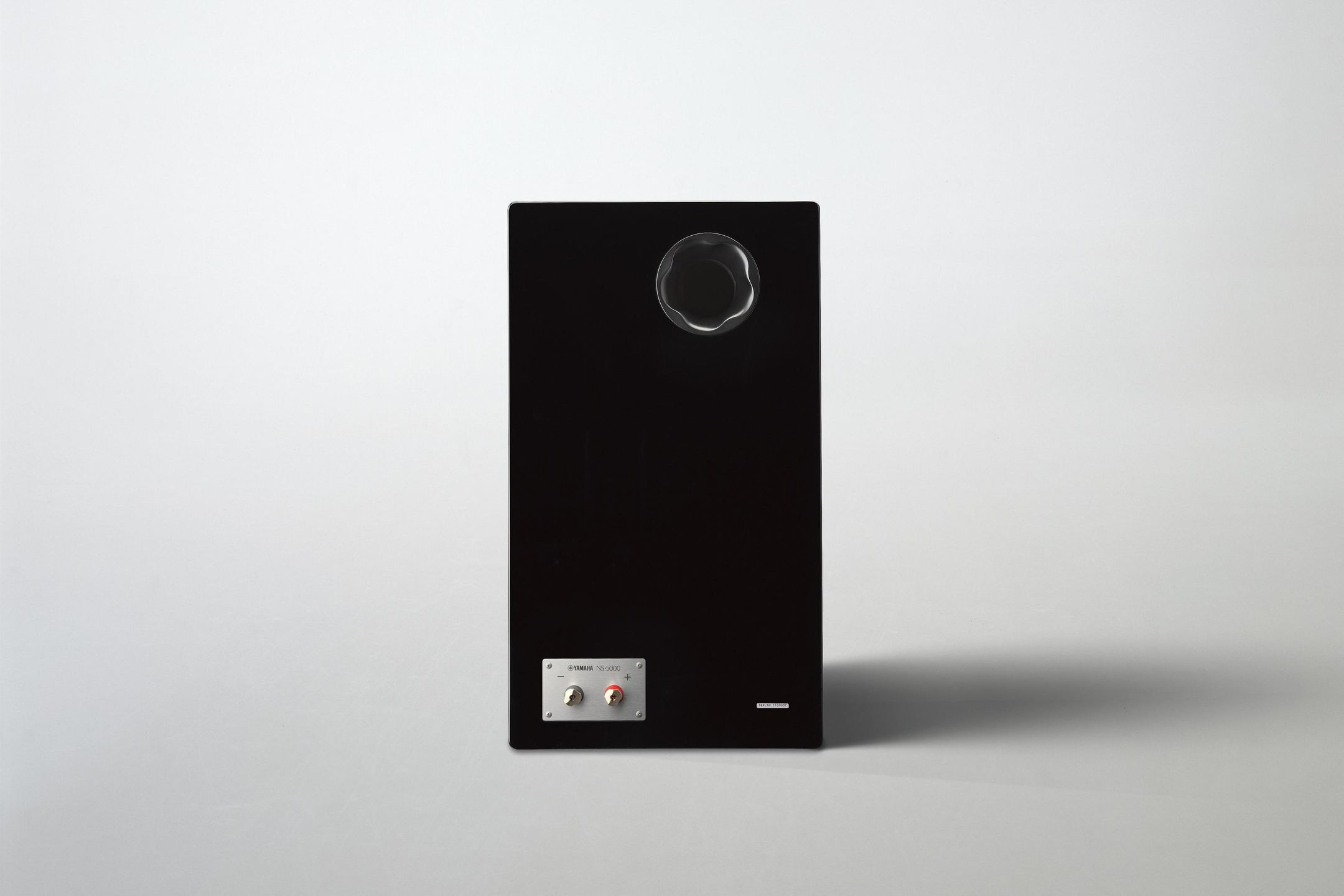

Bassorefleksiportti hyödyntää Yamahan omaa Twisted Flare -tekniikkaa, joka poistaa perinteisten putkien päissä syntyvät häiriöäänet. Tämä parantaa matalien taajuuksien erottelua ja optimoi signaali–kohinasuhteen.

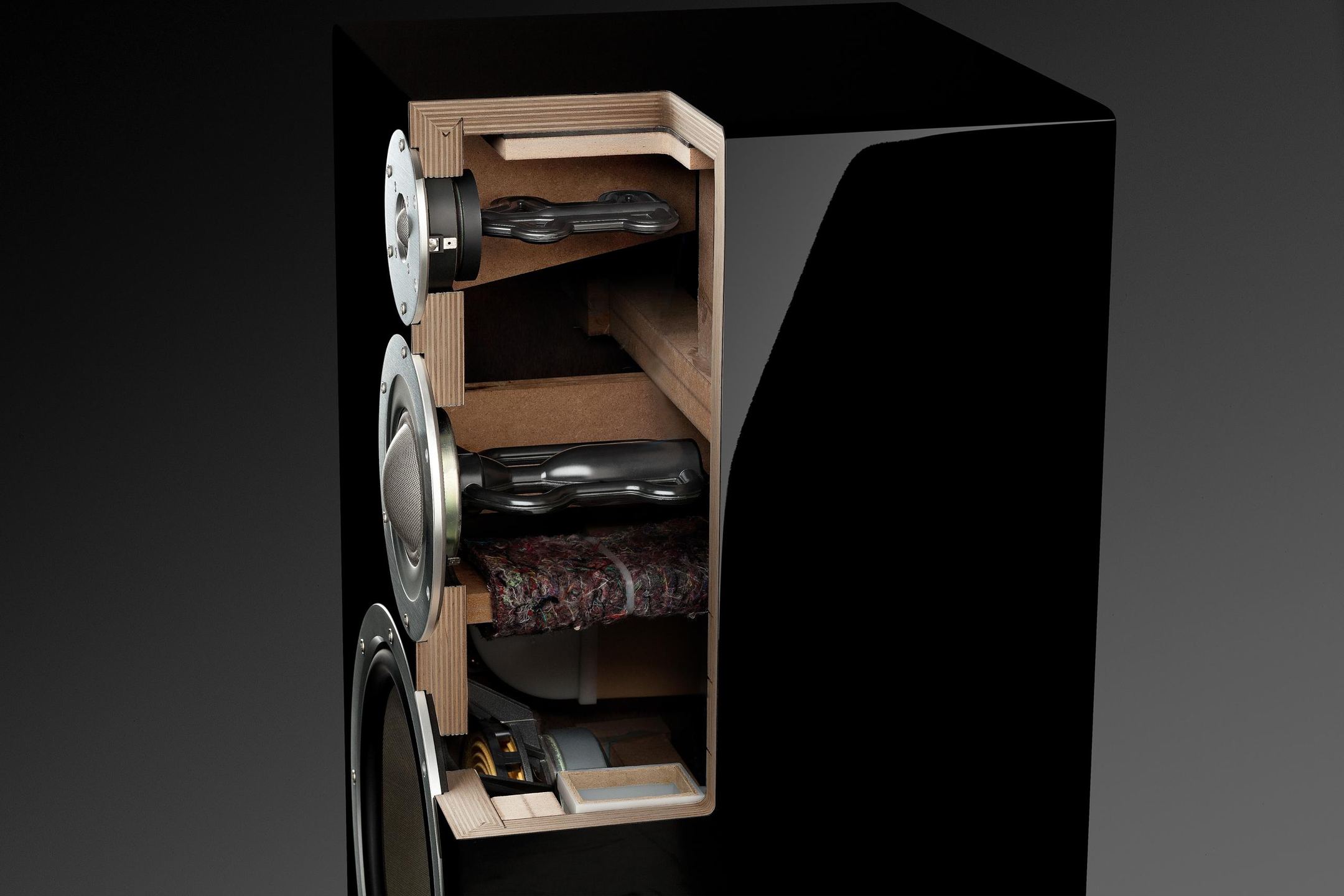

Kaksi patentoitua J-muotoista akustista absorboijaa korvaavat perinteisesti käytetyt suuret vaimennusmateriaalimäärät. Nämä kompaktit resonanssiputket kohdentavat ja vaimentavat seisovat aallot tietyillä taajuuksilla, säilyttäen musiikin luonnollisen akustisen resonanssin. Lähestymistapa takaa huomattavan tonaalisen jatkuvuuden basson ja keskiäänisen välillä, toisin kuin tavanomaisissa kaiuttimissa, joissa liiallinen absorptio voi vaimentaa basso-elementin tuottamaa korkeiden taajuuksien energiaa.

Tinkimätön jakosuodinjärjestelmä

Jakosuodinta, usein aliarvostettua mutta ratkaisevan tärkeää osa-aluetta, on käsitelty erityisellä huolellisuudella. Kaikki elementit on kytketty samassa napaisuudessa yksinkertaisella johdotuksella, mikä takaa erinomaisen ajallisen koherenssin. Jakoverkon komponentit on asennettu kaksipuoliselle piirilevylle, jossa on erittäin paksut, 140 μm:n kuparijohteet signaalihäviöiden minimoimiseksi.

Jakotaajuudet 750 Hz ja 4,5 kHz on valittu harkiten korvan herkimmän alueen välttämiseksi. Loivat, 12 dB/oktaavi -jyrkkyiset suodinkaltevuudet edistävät elementtien harmonista integraatiota.

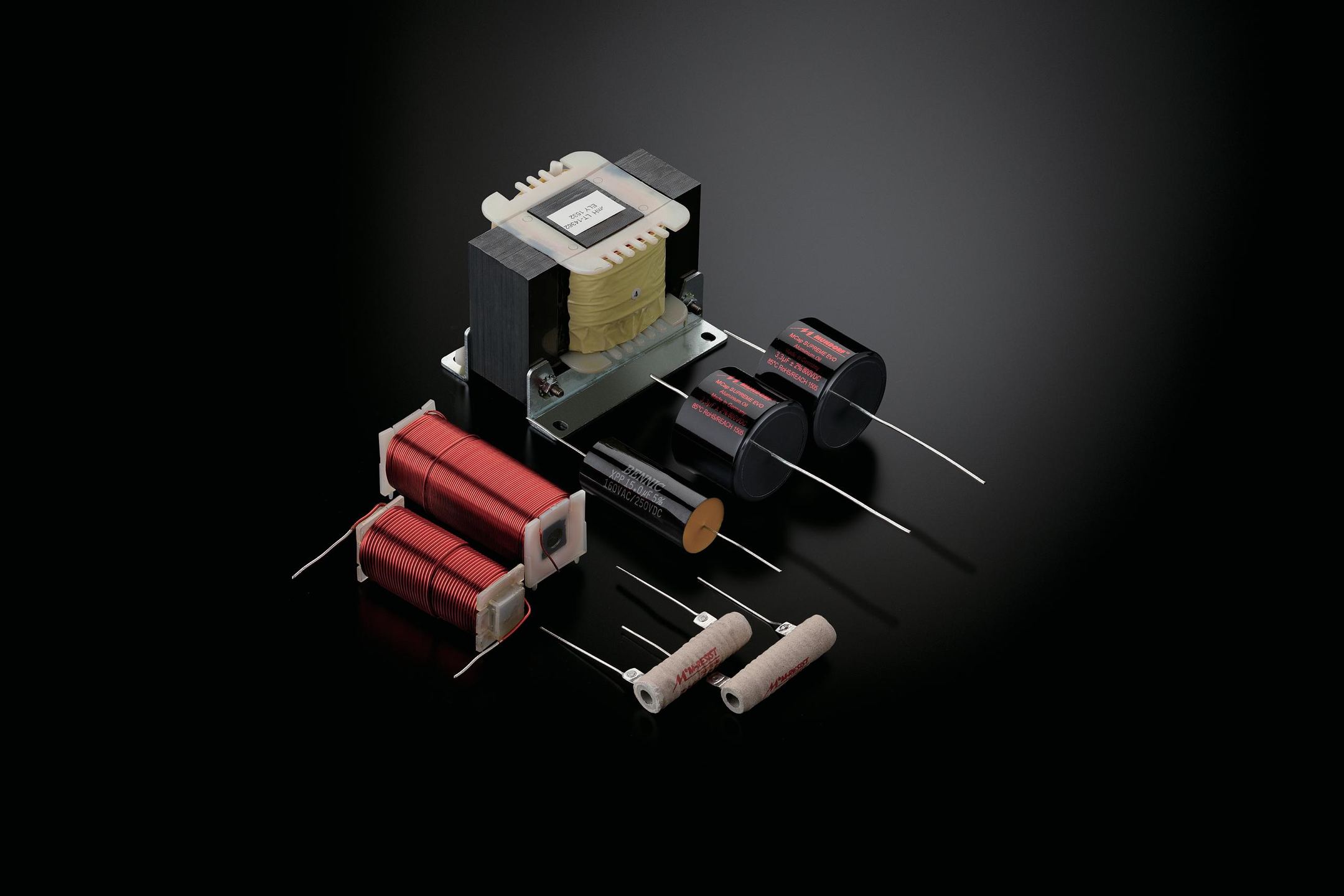

Käytetyt komponentit edustavat laatunsa huippua: Mundorfin MCap SUPREME EVO -kondensaattorit, joita pidetään audio­kondensaattorien ehdottomana viitepisteenä, Mundorfin MResist SUPREME -vaimentimet sekä bassoille tarkoitettu 1,6 kg:n painoinen kelasuodin. Tämä tarkoin kuratoitu valinta varmistaa signaalin siirron ilman värjäytymää tai informaatiokatoa.

Tekniset tiedot

Kaiuttimet ja teknologiat

3 cm pehmytkalottidiskantti JA-05K6

• 100 % ZYLON-kalvo, yhdestä kappaleesta valettu
• Korkeille taajuuksille soveltuva kalvo, erinomainen signaali-kohinasuhde
• Korkean resoluution, yksityiskohtainen toisto
• Neliöpoikkileikkauksinen kuparilankainen puhekela maksimoi elektroakustisen hyötysuhteen ja vähentää siirtohäviöitä

8 cm pehmytkalottikeskiääninen JA-08B5

• 100 % ZYLON-kalvo, yhdestä kappaleesta valettu
• Kalottimuoto lyhentää puhekelan ja kalvon välistä etäisyyttä
• Laaja äänikuva ja optimaalinen suuntaavuus
• Jakotaajuus säädetty 750 Hz:iin materiaalin nopeuden ja akustisen tiheyden täysimääräiseksi hyödyntämiseksi

30 cm kartiobassoelementti JA-3132

• 100 % ZYLON-kalvo, ilman keskitulppaa
• Laaja kaistanleveys takaa saumattoman tonaalisen jatkuvuuden basso-, keski- ja diskanttialueiden välillä
• Painevalettu alumiinirunko varmistaa jäykkyyden ja pienen ilmanvastuksen
• Suunnittelu optimoitu elementtimenetelmäanalyysillä

Akustiset teknologiat

• Resonanssien vaimennuskammiot
  • Ei-toivottujen resonanssien vaimennus keski- ja diskanttialueilla
  • Tehokas takasäteilyn vähentäminen diskantti- ja keskiäänielementeissä

Sähköakustiset ominaisuudet

• Tyyppi: 3-tie jalustakaiutin, bassorefleksi
• Jakotaajuudet: 750 Hz, 4,5 kHz
• Taajuusvaste: 26 Hz – 40 kHz (-10 dB), jopa 100 kHz (-30 dB)
• Nimellisteho: 200 W
• Enimmäisteho: 600 W
• Herkkyys: 88 dB (2,83 V / 1 m)
• Nimellisimpedanssi: 6 Ω (pienin impedanssi 3,5 Ω)
• Kalvojen ja puhekelojen materiaalit: ZYLON, neliöpoikkileikkauksinen kuparilanka
• Magneettisuojaus: ei magneettinen diskantti-, keskiääni- eikä bassoelementissä

Mitat ja paino

• Kaiutin
  • Mitat (L x K x S): 395 × 690 × 381 mm
• Syvyys liitinpaneelin kanssa: 422 mm
  • Paino: 35 kg
• SPS-5000-jalustat (lisävaruste)
  • Mitat: 393 mm × 304 mm × 376 mm (piikeillä)
  • Materiaalit: alumiini ja teräs
  • Paino: 8 kg

Mukana toimitettavat tarvikkeet

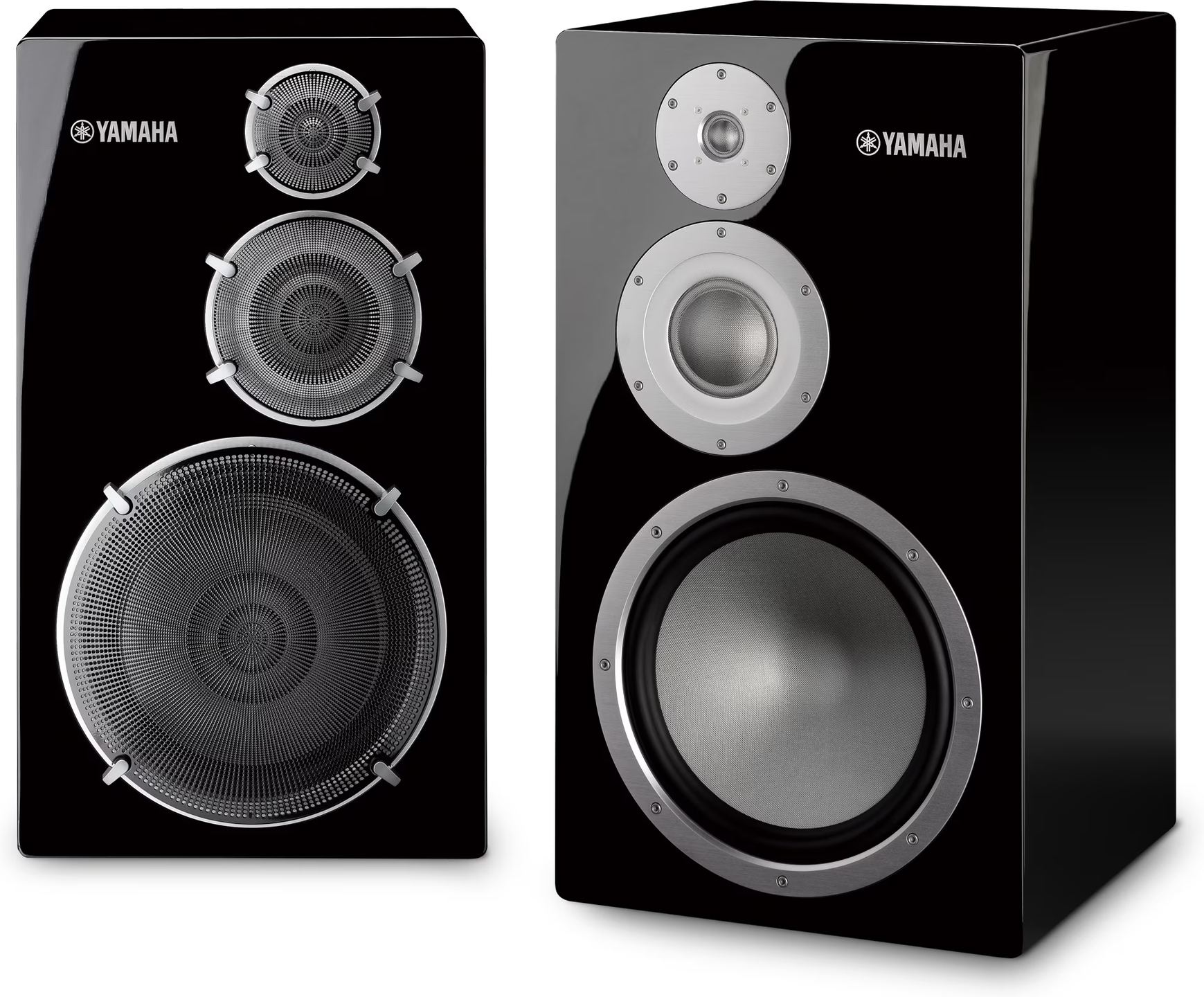

• Erilliset suojaritilät jokaiselle tienlle
• Refleksiputken tulpit
• Käyttöohje
• Kiinnitysruuvit
