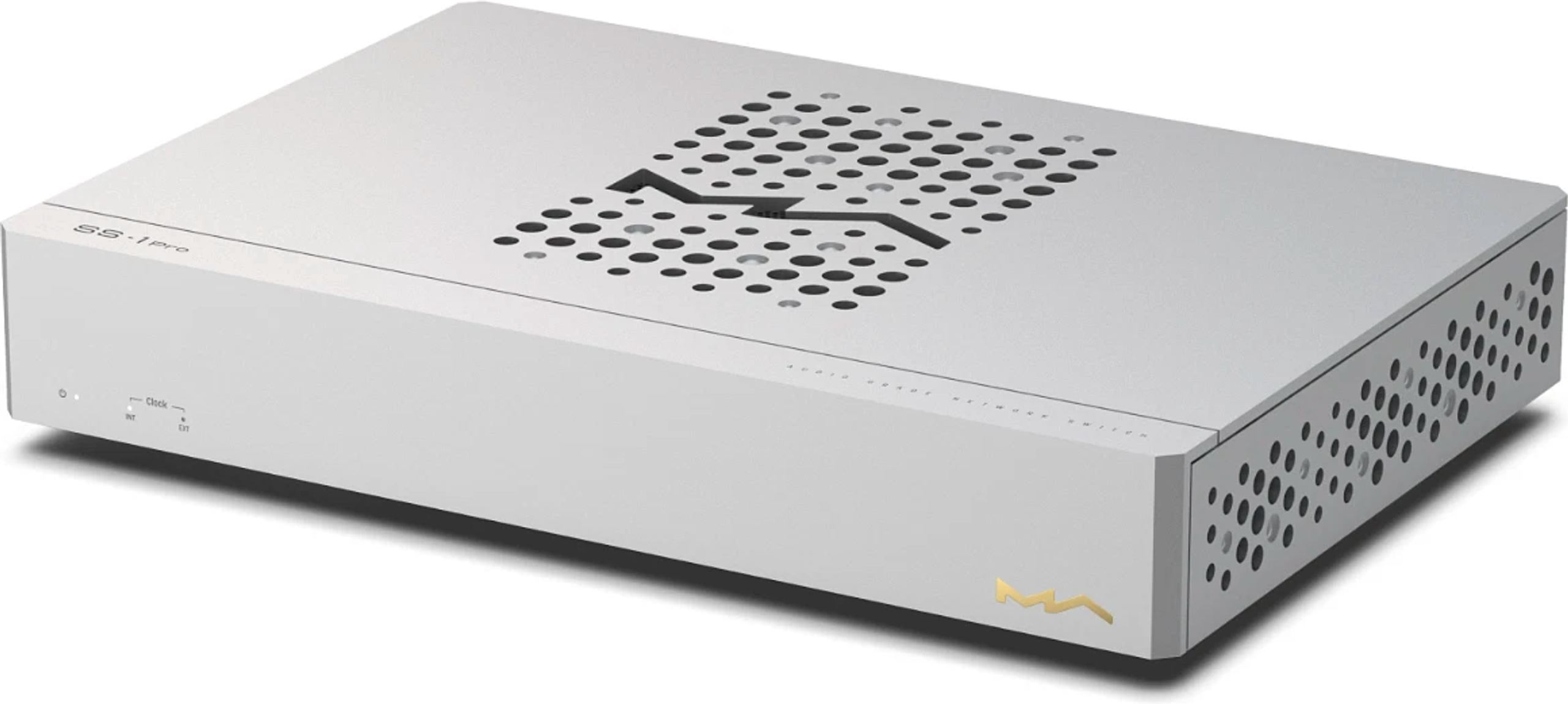

Matrix Audio SS-1 Pro

Matrix Audio SS-1 Pro edustaa uuden sukupolven verkkokytkimiä, jotka on suunniteltu erityisesti high-end-äänentoistojärjestelmiin. Kyseessä ei ole pelkkä Ethernet-kytkin, vaan huolellisesti kehitetty laite, jonka tavoitteena on optimoida digitaalisen äänidatan siirto poistamalla häiriöitä, vähentämällä sähköistä kohinaa ja varmistamalla signaalien täydellinen synkronointi. Tarkasti suodatetun lineaarivirtalähteen, femtosekuntikellon ja erikoisporttien ansiosta SS-1 Pro on suunnattu audiofiileille, jotka haluavat saada kaiken irti musiikin suoratoistoalustoistaan.

High-end-suunnittelun filosofia

Matrix Audio SS-1 Pron taustalla on digitaalielektroniikan perusperiaate: järjestelmä, joka pystyy käsittelemään suuria siirtonopeuksia, omaa luonnostaan korkeamman vakausrajan. Tämä vastoin intuitiota oleva lähestymistapa tarkoittaa, että laitteet, jotka on suunniteltu toimimaan suurilla nopeuksilla, tekevät vähemmän synkronointivirheitä toimiessaan matalammilla nopeuksilla.

SS-1 Pro hyödyntää tätä periaatetta käyttämällä komponentteja, jotka kykenevät jopa 10 Gbps:n nopeuksiin, vaikka suurin osa äänidatasta tarvitsee vain murto-osan tästä kaistasta. Tämä suorituskykyvara mahdollistaa vakaamman ja tarkemman äänidatan siirron, vähemmällä jitterillä (aikavaihtelulla) ja bittivirheillä, jotka voivat hienovaraisesti heikentää äänenlaatua.

Jokainen SS-1 Pron osa on suunniteltu uudelleen verrattuna tavanomaisiin verkkokytkimiin: virtalähde, kellosysteemi, jäähdytysratkaisut ja komponenttivalinnat on kaikki optimoitu takaamaan häviötön high definition -äänivirtojen siirto.

Liitettävyys ja erikoisportit

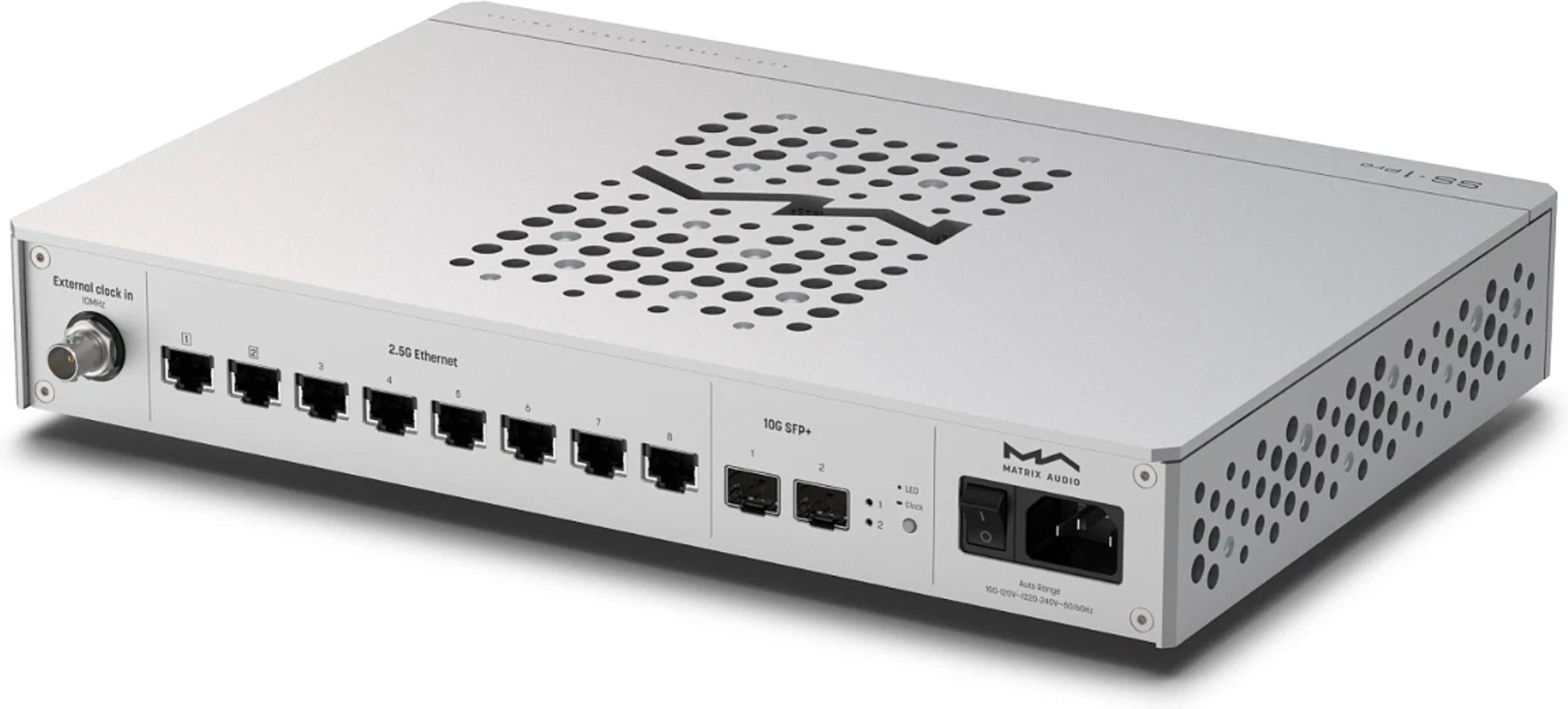

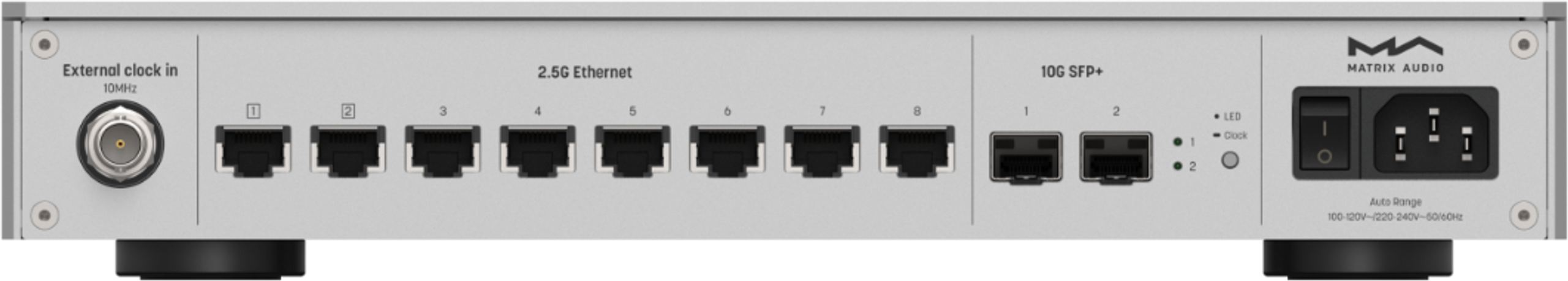

SS-1 Pro tarjoaa poikkeuksellisen monipuolisen liitettävyyden, jossa on erityisesti huomioitu äänentoistojärjestelmien tarpeet. Takapaneelissa on huolellisesti suunniteltu porttijärjestely:

Kaksi SFP/SFP+ 10 Gbps -porttia mahdollistavat kuitu- tai RJ45-moduulien asentamisen tarpeen mukaan. Tämä joustavuus on erityisen arvokasta, sillä se mahdollistaa täydellisen sähköisen eristyksen verkkolaitteiden ja äänilaitteiden välillä kuitukaapeleiden avulla. Tämä eristys estää tehokkaasti korkeataajuisten häiriöiden tai muiden verkkolaitteista tulevien häiriöiden siirtymisen äänilaitteisiin maadoituskaapeleiden kautta.

Kuusi RJ45 Ethernet -porttia, jotka tukevat jopa 2,5 Gbps:n nopeuksia, tarjoavat standardiliitännät useimmille laitteille. SS-1 Pron todellinen erikoisuus ovat kuitenkin kaksi dedikoitua 100 Mbps -porttia. Nämä matalan nopeuden portit on suunniteltu erityisesti äänilaitteille, sillä yhteysnopeuden alentaminen voi vähentää bittivirheitä datansiirrossa.

Yksityiskohta, joka kertoo audiofiilien tarpeiden huomioimisesta: nämä portit on varustettu itsenäisillä liittimillä ja suuremmalla välyksellä. Tämä estää ahtauden käytettäessä laadukkaita, usein tavallista paksumpia Ethernet-kaapeleita. Lisäksi jokainen signaalimuuntaja on yksittäin suojattu metallikuorilla, mikä parantaa suojaa radiotaajuushäiriöitä vastaan.

Tarkkuuskellosysteemi

SS-1 Pron ytimessä on kehittynyt kellosysteemi, joka on ratkaisevan tärkeä kaikissa digitaalisissa piireissä. Verkkokytkimessä tätä voi verrata kapellimestariin, jonka on koordinoitava erittäin tarkasti nopeiden kytkinten toimintaa.

SS-1 Pro sisältää femtosekuntikellon (tarkkuus 10^-15 sekunnin luokkaa), joka on yhdistetty erittäin matalakohinaiseen ja tarkkaan RF-synteesiin. Tämä mahdollistaa kaksi toimintatilaa:

Sisäisessä kellotilassa femtosekuntikello toimii RF-synteesin referenssinä, joka tuottaa erittäin vakaan ja matalakohinaisen kellosignaalin pääohjaimelle.

Ulkoinen kellotilassa 10 MHz:n kellosignaali ulkoisesta kellosta (BNC-tulon kautta) toimii RF-synteesin referenssinä. DPLL (Digital Phase-Locked Loop) tuottaa tällöin synkronoidun, erittäin vakaan ja matalakohinaisen kellosignaalin pääohjaimelle.

Tämä edistynyt arkkitehtuuri minimoi jitterin (pienet aikavaihtelut), jotka voivat vaikuttaa digitaalisen ja analogisen muunnoksen tarkkuuteen, ja näin edistää luonnollisempaa ja uskollisempaa äänentoistoa.

Virtalähde ja kohinasuodatus

Virtalähde on usein digitaalilaitteiden heikoin lenkki, erityisesti äänentoistossa, jossa pienimmätkin häiriöt voivat kuulua äänessä. SS-1 Pro käyttää tinkimätöntä lähestymistapaa laadukkaalla lineaarivirtalähteellä.

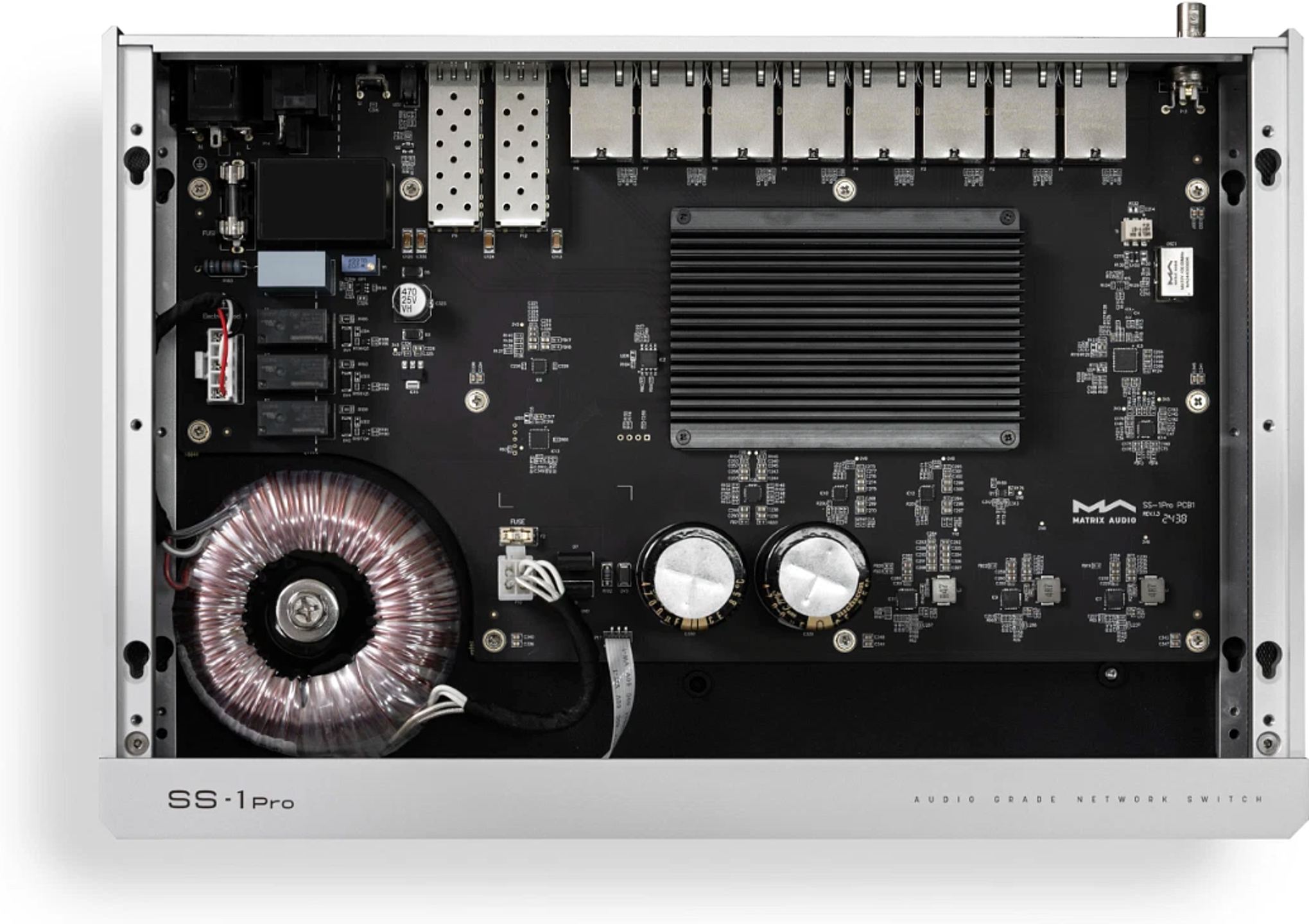

Mukautettu O-ytiminen toroidimuuntaja, nopeat Schottky-diodit ja lähes 10 000 µF audio-laatuisia suodinkondensaattoreita muodostavat virtalähteen ensimmäisen vaiheen. Jopa kuusi ultra-matalakohinaista LDO (Low-Drop Out) -jännitesäädintä syöttävät puhdasta virtaa kellosysteemille ja pääohjaimelle.

Lämmönpoistoon Matrix Audio on valinnut suuren passiivisen jäähdytyselementin pääohjaimelle, mikä takaa hiljaisen toiminnan ilman tuuletinta, joka voisi aiheuttaa tärinää tai akustista kohinaa.

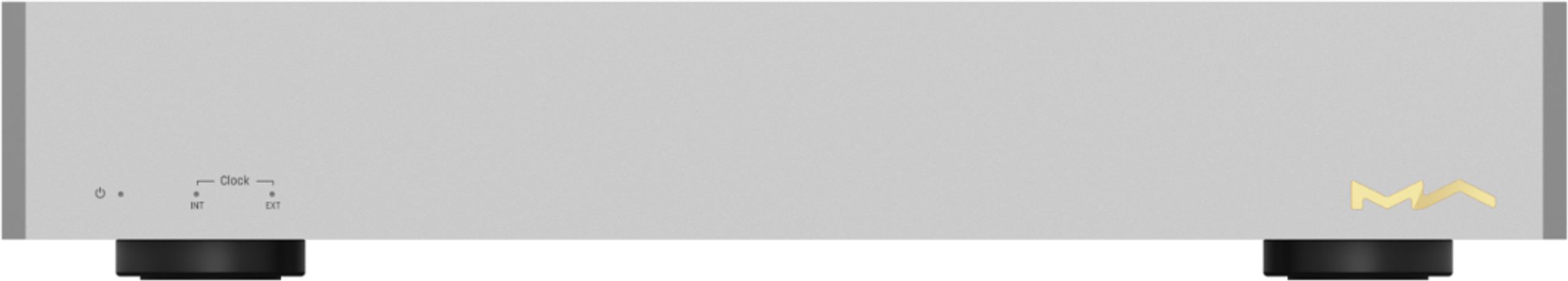

LED-tilailmaisimet voidaan kytkeä pois päältä takapaneelin säätöpainikkeella, jotta valot eivät häiritse kuuntelukokemusta pimeässä tai hämärässä ympäristössä.

SS-1 vs SS-1 Pro: erot selitettynä

Matrix Audio tarjoaa kaksi mallia tässä sarjassa: perusmalli SS-1 ja huippumalli SS-1 Pro. Vaikka molemmissa on sama suunnittelufilosofia, niissä on merkittäviä eroja, jotka selittävät niiden sijoittelun.

SS-1 perusmallissa on laajajännitteinen hakkurivirtalähde, kun taas SS-1 Prossa on lineaarivirtalähde toroidimuuntajalla. SS-1:ssä on DC-tulo, johon voi liittää ulkoisen lineaarivirtalähteen suorituskyvyn parantamiseksi.

Kellosysteemissä SS-1 Prossa on femtosekuntikello yhdistettynä RF-synteesiin ja 10 MHz:n ulkoisen kellon tulo. SS-1 perusmallissa on yksinkertaistettu kellosysteemi ilman RF-synteesiä, mutta siinäkin on erittäin matalakohinainen femtosekuntikello pääohjaimen referenssinä.

Audiofiilien kuuntelutestien mukaan ero mallien välillä on hienovarainen mutta havaittavissa laadukkaassa järjestelmässä. SS-1 Pro tarjoaa hieman enemmän kehoa ja sulavuutta, paremman mikroyksityiskohtien erottelun ja lisää dynamiikkaa.

Tekniset ominaisuudet

• Suuri kaistanleveys paremman vakauden takaamiseksi
• Digitaalinen, nopeuteen optimoitu suunnittelu
• Vähemmän synkronointivirheitä kuin matalan kaistanleveyden laitteissa
• Parempi suorituskyky myös alhaisemmilla siirtonopeuksilla

Yhteydet

• SFP / SFP+ 10 Gbit/s portit
  • Kaksi SFP / SFP+ -porttia kuitu- tai RJ45-moduuleille
  • Täysi sähköinen eristys optisten kaapeleiden kautta
  • Korkeataajuisen häiriön vähentäminen audiolaitteisiin
• Portit ja liitännät
  • 2x RJ45 100 Mbit/s / 10 Mbit/s
  • 6x RJ45 2,5 Gbit/s / 1 Gbit/s / 100 Mbit/s / 10 Mbit/s
  • 2x 10 Gbit/s SFP / SFP+

Fyysinen rakenne

• CNC-kotelo
  • Tarkkuuskoneistettu alumiini, vahvistettu teräspohja
  • Parannettu mekaaninen vakaus
  • Vakiona 4 eristysjalkaa, mahdollisuus kolmipisteasennukseen

Kellon hallinta

• Sisäinen femtosekuntikello + RF-synteesaattori
  • Sisäinen tila: sisäinen kello synteesaattorin referenssinä
  • Ulkoinen tila: ulkoinen 10 MHz kello referenssinä
• Ulkoinen kellotulo
  • Vain SS-1 Pro -mallissa
  • 10 MHz / 50 Ω impedanssi / siniaalto- tai neliöaaltotulo

Standardit ja protokollat

• IEEE 802.3 : 10BASE-T
• IEEE 802.3u : 100BASE-X
• IEEE 802.3z : 1000BASE-T
• IEEE 802.3ab : 1000BASE-T
• IEEE 802.3ae : 10G BASE-SR / LR
• IEEE 802.3bz : 2,5 Gbit/s / 5 Gbit/s BASE-T
• IEEE 802.3cb : 2500BASE-X

LED-ilmaisimet

• 1x LED – virta / tila
• 2x LED – kellotila (vain SS-1 Pro)
• Jokaisessa LAN-portissa 2 LEDiä: nopeus, yhteys ja aktiivisuus

Tekniset tiedot

• MAC-osoitetaulukko: enintään 16 000 merkintää

Virransyöttö

• Virtalähdetyyppi: lineaarinen virtalähde automaattisella jännitealueella
• Syöttöjännite: AC 100 V-120 V 50/60 Hz / AC 220 V-240 V 50/60 Hz
  • Automaattinen jännitteen tunnistus
• Virrankulutus: < 15 W
