Matrix Audio MS-1 PRE

Matrix Audio MS-1 PRE on huippuluokan verkkosoitin, Matrix Audion uuden M-sarjan lippulaivamalli, joka määrittelee digitaaliset äänentoiston standardit uudelleen. Laite on varustettu kehittyneellä integroidulla etuvahvistimella ja kaksoismono-arkkitehtuurilla, jossa käytetään AKM:n referenssikonverttereita. MS-1 PRE erottuu kyvyllään toistaa jokainen äänellinen yksityiskohta poikkeuksellisella tarkkuudella. Sen tukeva 14,6 kg runko kätkee sisäänsä huipputeknologiaa, ja suuri värillinen kosketusnäyttö tarjoaa intuitiivisen käyttöliittymän. Laite on suunniteltu vaativimpien äänijärjestelmien ytimeen, yhdistäen monipuoliset liitännät, laajan suoratoistopalveluiden tuen ja erittäin tarkan kellon, joka tyydyttää vaativimmatkin hifiharrastajat.

Teknologinen ydin: tinkimätön arkkitehtuuri

MS-1 PRE on Matrix Audion ensimmäinen laite, jossa on käytössä AKM-teknologiaan perustuva digitaalinen-analoginen muunninratkaisu. Laite hyödyntää tiukkaa kaksoismono-konfiguraatiota, jossa kummallakin kanavalla on omat AK4499EX- ja AK4191-muuntimensa, asennettuna erillisille piirilevyille rungon molemmille puolille. Tämä fyysinen erottelu minimoi kanavien väliset häiriöt ja takaa kirurgisen tarkan stereotoiston.

Tuloksena on laaja dynaaminen alue, joka mahdollistaa jokaisen äänitteen hienovaraisimpienkin nyanssien tallentamisen – herkimmistä pianissimoista voimakkaimpiin fortissimoihin – ilman minkäänlaista kompressiota. MS-1 PRE toistaa instrumenttien tekstuurin ja äänellisen tiheyden luonnollisen vaikuttavasti, säilyttäen samalla akustisen tilan ja muusikoiden sijainnin äänikuvassa.

Kello on jokaisen digitaalisen äänijärjestelmän kulmakivi. MS-1 PRE on varustettu suorituskykyisellä DPLL-kellosynteesipiirillä, joka yhdessä erittäin matalalla vaihehäiriöllä varustetun referenssikellon kanssa tuottaa poikkeuksellisen tarkan signaalin, jonka jitter on vain 45 femtosekuntia. Tämä kellon tarkkuus eliminoi digitaaliääntä yleensä heikentävät ajoitusvirheet ja mahdollistaa sulavamman, luonnollisemman toiston.

Etuvahvistus ja äänenvoimakkuuden säätö: tarkkuuden taidetta

MS-1 PRE:n keskeinen ero standardiversioon nähden on sen monivaiheinen, korkealaatuisiin operaatiovahvistimiin perustuva integroitu etuvahvistin. +10 dB vahvistuksella ja kyvyllä tuottaa jopa 16 VRMS -tasoisia audiosignaaleja, laite voi ohjata suoraan päätevahvistimia tai aktiivikaiuttimia ilman erillistä etuvahvistinta.

Äänenvoimakkuuden säätö on kriittinen osa äänenlaadun säilyttämisessä. Matrix Audio on kehittänyt MS-1 PRE:lle kehittyneen järjestelmän, joka hyödyntää jännitejaon menetelmää vastusverkoston kautta. Neljä korkealaatuista äänenvoimakkuuden säätöyksikköä toimivat yhdessä, kukin sisältäen 64 erittäin tarkkaa vastusta (toleranssi 0,001) ja 32 täysin suljettua kärkirelettä.

Tällä tekniikalla on useita merkittäviä etuja. Ensinnäkin se takaa äänenlaadun heikkenemättömän vaimennuksen, toisin kuin perinteiset potentiometrit. Toiseksi se varmistaa täydellisen kanavatasapainon, säilyttäen stereokuvan. Lopuksi kärkireleet, joita ohjataan mikro-ohjaimella, toimivat lähes äänettömästi myös jatkuvissa äänenvoimakkuuden muutoksissa. Tämä tekninen ratkaisu mahdollistaa äänenvoimakkuuden säätämisen ilman mekaanisia naksahduksia, joita relejärjestelmissä usein esiintyy.

Liitettävyys ja monipuolisuus: täydellinen audiohubi

MS-1 PRE erottuu poikkeuksellisella liitettävyydellään. Lähtöpuolella se tarjoaa kiinteätasoiset XLR-lähdöt, jotka voivat toimia samanaikaisesti esivahvistinlähdön kanssa, mahdollistaen laitteen liittämisen tallennus- tai monitorointijärjestelmiin ilman pääkuuntelun keskeytystä.

Digitaalisissa sisääntuloissa laitteessa on USB-B, optinen Toslink, koaksiaalinen S/PDIF ja I2S LVDS HDMI:n kautta, kattaen kaikki nykyaikaiset digitaaliset lähteet. Ääniformaattien tuki on kattava: PCM jopa 24 bit/768 kHz, natiivi DSD512 ja täysi MQA-dekoodaus.

MS-1 PRE ei unohda analogisia lähteitä: siinä on balansoitu XLR-linjasisääntulo, balansoimaton RCA sekä phono-sisääntulo, joka tukee sekä MM- että MC-rasioita. Tämä ominaisuus on erityisen merkittävä, sillä se mahdollistaa vinyylisoittimen liittämisen suoraan pääosin digitaaliseen järjestelmään.

Verkkoliitännät ovat huippuluokkaa: Gigabitin RJ45 LAN, sisäänrakennettu Wi-Fi ja – harvinaisuus audiomaailmassa – SFP-portti kuituyhteyttä varten. Kuituyhteys tarjoaa täydellisen sähköisen eristyksen ja immuniteetin sähkömagneettisille häiriöille, mikä on hyödyllistä kodeissa, joissa on paljon häiriölähteitä.

Muotoilu ja käyttöliittymä: jämäkkyyttä ja intuitiivisuutta

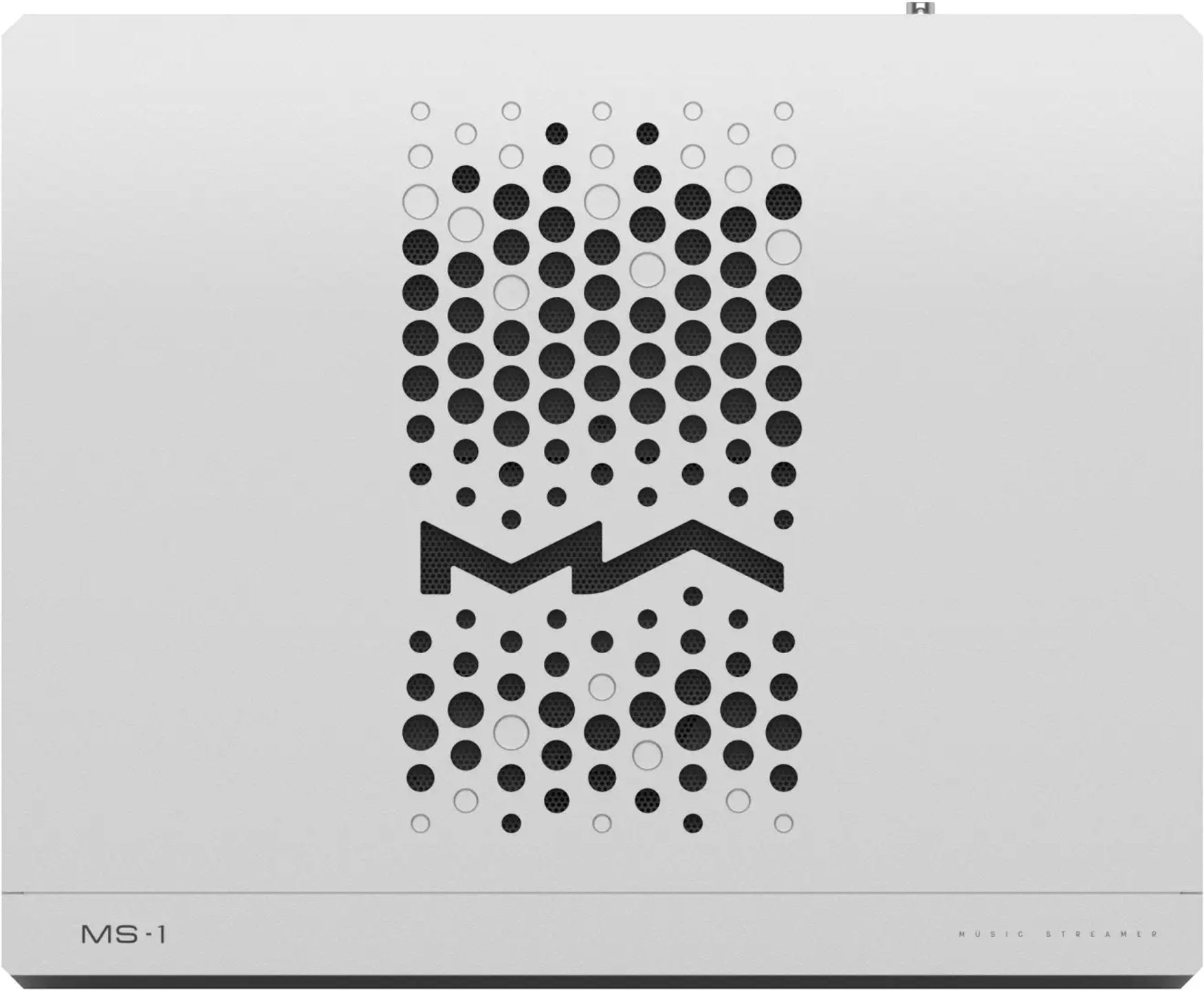

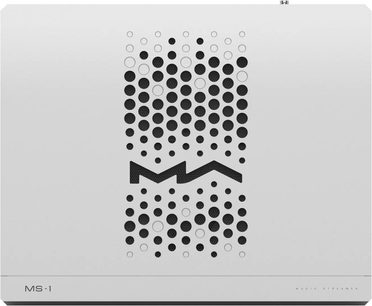

MS-1 PRE edustaa Matrix Audion uutta muotokieltä, jossa vaihtelevakuvioinen rei’itetty pinta viittaa visuaalisesti musiikin rytmiin. Muotoilu ei ole vain esteettinen: rei’itys tehostaa lämmönpoistoa, mikä on olennaista sisäisten komponenttien suorituskyvyn ylläpitämiseksi.

Rungon rakenne kertoo tinkimättömästä laadusta: täysin metallinen runko hyödyntää H-muotoista rakennetta maksimaalisen jäykkyyden saavuttamiseksi, ja kaksi 20 mm paksua alumiinilevyä, joihin piirilevyt ja komponentit on kiinnitetty, viimeistelevät kokonaisuuden. Tämä mekaaninen arkkitehtuuri minimoi värinät ja resonanssit, jotka voisivat vaikuttaa äänenlaatuun.

Käyttöliittymän keskiössä on suuri (220 mm) värillinen kosketusnäyttö, joka kattaa lähes koko etupaneelin leveyden. Näyttö on erittäin responsiivinen ja mahdollistaa kaikkien laitteen toimintojen hallinnan. Linux-pohjainen, audioon optimoitu MA Player -ohjelmisto viimeistelee sujuvan ja intuitiivisen käyttökokemuksen.

Kaukosäätimestä pitäville Matrix Audio tarjoaa MA Remote App 4.0 -mobiilisovelluksen, jolla laitteen kaikkia toimintoja voi ohjata älypuhelimella tai tabletilla. Mukana toimitetaan myös perinteinen RM4B-kaukosäädin.

Suoratoisto ja yhteensopivuus

MS-1 PRE loistaa ensisijaisessa tehtävässään verkkosoittimena, tarjoten laajan tuen suosituimmille suoratoistopalveluille. Laite tukee AirPlay 2:ta, DLNA/UPnP:tä, Roon Readya, Spotify Connectia ja Tidal Connectia sekä Qobuzia ja HighResAudioa. Myös nettiradion ystävät on huomioitu: tuki Radio Paradiselle, vTunerille ja muille vastaaville palveluille sisältyy.

Integroitu signaalinkäsittely laajentaa äänellisiä mahdollisuuksia entisestään. MS-1 PRE:ssä on asynkroninen PCM-ylinäytteistysmoottori ja säädettävä DSD-muunnos, joiden avulla käsittelyä voi mukauttaa lähteen tai kuuntelijan mieltymysten mukaan. Säädettävät digitaaliset suotimet mahdollistavat äänentoiston lisäpersonoinnin.

Erityisen huomionarvoista on MS-1 PRE:n kyky toimia korkealaatuisena audiolähettimenä. Se voi välittää kaikki toistetut äänisignaalit – myös analogi- ja phono-sisääntuloista – korkearesoluutioisina digitaalisignaaleina I2S LVDS -lähdön kautta. Tämä mahdollistaa laitteen integroinnin monimutkaisiin äänijärjestelmiin, joissa signaalinkäsittely jakautuu useille erikoislaitteille.

Tallennus ja musiikkikirjaston hallinta

Laajoja digitaalisia musiikkikirjastoja omistaville MS-1 PRE tarjoaa joustavat tallennusvaihtoehdot. Laitteen pohjassa on paikka M.2 2280 NVMe PCIe SSD -levylle, jonka avulla sisäinen, nopea tallennus on mahdollista. Tämä ratkaisu poistaa ulkoisen NASin tarpeen ja siihen liittyvät mahdolliset verkkohäiriöt.

Ulkoista tallennusta suosiville laitteessa on USB-A-portti (USB 3.0), johon voi liittää kiintolevyjä tai muistitikkuja. Tuetut tiedostojärjestelmät ovat FAT, FAT32, exFAT ja NTFS, joten yhteensopivuus useimpien tallennusvälineiden kanssa on taattu.

Musiikkikirjaston hallintaa helpottaa MA Remote -sovellus, jolla voi selata tallennettuja tiedostoja ja kopioida niitä ulkoisilta laitteilta sisäiseen tallennukseen. Tämä ominaisuus tekee keskitetyn musiikkikirjaston kokoamisesta ja järjestämisestä huomattavasti helpompaa.

MS-1 PRE vs MS-1: premium-version edut

MS-1 PRE eroaa standardimallista useilla merkittävillä parannuksilla. Suurin ero on monivaiheisen etuvahvistimen integrointi, jonka ansiosta laite voidaan liittää suoraan päätevahvistimiin tai aktiivikaiuttimiin ilman ulkoista etuvahvistinta.

Kiinteätasoiset balansoitu XLR-lähdöt ovat toinen merkittävä parannus, tarjoten lisää joustavuutta monimutkaisiin järjestelmiin. Nämä lähdöt voivat toimia samanaikaisesti esivahvistinlähdön kanssa, mahdollistaen esimerkiksi tallennusjärjestelmän syöttämisen rinnakkain pääkuuntelun kanssa.

Myös äänenvoimakkuuden säätöjärjestelmää on kehitetty PRE-versiossa: releiden ohjausta on optimoitu entistä hiljaisemmaksi. Tämä parannus hyödyttää erityisesti hifiharrastajia, jotka ovat herkkiä mekaanisille äänille äänenvoimakkuuden säädön yhteydessä.

Vaikka MS-1 on jo itsessään korkealaatuinen verkkosoitin, MS-1 PRE nostaa kokemuksen uudelle tasolle integroimalla ominaisuuksia, jotka yksinkertaistavat koko äänijärjestelmän arkkitehtuuria ja parantavat mahdollisesti äänenlaatua vähentämällä tarvittavien laitteiden ja liitäntöjen määrää.

Tekniset ominaisuudet

Esivahvistus ja äänentoiston suorituskyky

• Monivaiheinen sisäänrakennettu esivahvistin, joka perustuu operaatiovahvistimiin
• Vahvistus +10 dB
• Kyky tuottaa jopa 16 VRMS äänisignaaleja
• Erittäin alhainen särö säilyy myös matalilla äänenvoimakkuuksilla

Äänenvoimakkuuden säätöjärjestelmä

• Äänenvoimakkuuden säätö tarkkuusvastusverkolla
• Täydellinen kanavatasapaino (vasen / oikea)
• Jännitejaon toteutus vastusverkon kautta
• Hiljainen kytkentä kärkireleillä, myös jatkuvassa äänenvoimakkuuden muutoksessa

Liitettävyys ja lähdöt

• Suora yhteensopivuus päätevahvistimen ja aktiivikaiuttimien kanssa
• Kiinteätasoinen XLR-lähtöpari (linja)
• Samanaikainen käyttö esivahvistinlähdön kanssa
• Mahdollisuus liittää muihin tallennus- tai monitorointilaitteisiin

Tekniikka-arkkitehtuuri

• Äänenvoimakkuuden säätö koostuu 4 huippuluokan yksiköstä
• Jokainen yksikkö sisältää:
  • 64 tarkkuusvastusta, toleranssi 0,001
  • 32 täysin suljettua kärkirelettä
• Älykäs ohjaus mikro-ohjaimella (MCU)
  • Nopea releiden kytkentä
  • Äänenlaadun vaikutuksen minimointi
  • Erinomainen äänenvoimakkuuden tasaisuus kanavien välillä

Parannukset verrattuna klassiseen versioon

• Monivaiheisen esivahvistimen integrointi
• Tasapainotettujen XLR-linjalähtöjen lisäys
• Äänenvoimakkuuden säätöjärjestelmän parannus
• Releiden ohjauksen optimointi hiljaisempaan toimintaan

Arkkitehtuuri ja muunnos

• Symmetrinen dual mono -arkkitehtuuri
  • Kaksois-DA-muunnin AKM AK4499EX + AK4191 (1 yhdistelmä/kanava)
• Laajennettu dynaaminen alue, tarkka ja yksityiskohtainen toisto

Ääniformaatit

• PCM: jopa 24 bit / 768 kHz
• Natiivi DSD: jopa DSD512
• MQA: täysi dekoodaus tuettu
• Tuetut tiedostomuodot: MP3, WMA, WAV, AIF, AIFC, AIFF, AAC, FLAC, OGG, APE, ALAC, M4A, DSF, DFF, CUE

Käyttöliittymä

• Korkearesoluutioinen värikosketusnäyttö
• Ohjelmistokäyttöliittymä: MA Player (Linux, optimoitu äänelle)
• Mobiilisovellus: MA Remote App 4.0
• RM4B-kaukosäädin mukana

Signaalinkäsittely ja kello

• Signaalinkäsittely:
  • Asynkroninen PCM-ylinäytteistys
  • Konfiguroitava DSD-muunnos
  • Säädettävät digitaalisuodattimet lähteen tai mieltymysten mukaan
• Kello ja jitter:
  • Sisäinen erittäin tarkka matalavaihekohinainen kello (jitter: 45 fs)
  • 10 MHz kellotulo tarkemmalle ulkoiselle lähteelle

Tallennus

• SSD M.2 2280 NVMe PCIe -paikka sisäistä tallennusta varten
• USB-A (tallennus) yhteensopivuus: USB 3.0, 5 V, 1,5 A
  • Tuetut tiedostojärjestelmät: FAT, FAT32, exFAT, NTFS
  • Kaikkien tallennusvälineiden yhteensopivuutta ei voida taata
• Kopiointi ulkoisista laitteista MA Remote -sovelluksen kautta

Näytteenottotaajuuksien yhteensopivuus

• Optinen Toslink ja koaksiaali: PCM jopa 24 bit / 192 kHz
• I2S LVDS:
  • PCM jopa 32 bit / 768 kHz
  • DSD DoP jopa DSD256
  • Natiivi DSD jopa DSD512
• USB-B:
  • PCM jopa 24 bit / 768 kHz
  • DSD DoP jopa DSD256
  • Natiivi DSD jopa DSD512
  • MQA

Verkkoyhteydet ja suoratoisto

• Verkkoyhteydet:
  • Sisäänrakennettu Wi-Fi
  • LAN RJ45 -portti (10/100/1000 Mbps)
  • SFP-valaistinkuituportti (10/100/1000 Mbps)
• Tuetut suoratoistopalvelut:
  • AirPlay 2
  • DLNA / UPnP
  • Roon Ready
  • Spotify Connect
  • Tidal Connect
  • Qobuz / HighResAudio
  • Internet-radio: Radio Paradise, vTuner jne.

Sisään- ja ulostulot

• Digitaaliset sisääntulot:
  • 1 x USB-B (PC-liitäntä)
  • 2 x USB-A (tallennus)
  • 1 x Optinen Toslink
  • 2 x Koaksiaalinen
  • 1 x I2S LVDS HDMI:n kautta (sisääntulo)
  • 1 x Ulkoisen kellon tulo 10 MHz / 50 ohmia
  • 1 x Trigger-tulo (DC 6-12 V < 10 mA)
• Analogiset sisääntulot:
  • 1 x XLR-symmetrinen
  • 1 x RCA-stereo
  • 1 x Phono (MM / MC)
• Äänilähdöt:
  • 1 x RCA-stereo
  • 1 x XLR-symmetrinen
  • 1 x I2S LVDS HDMI:n kautta
  • 1 x Trigger-lähtö (DC 12 V / 50 mA max.)

Yleistä

Virtalähde

• Kaksi suuritehoista toroidimuuntajaa
• Neliökuparikäämitys paremman johtavuuden takaamiseksi
• Mundorf M-Lytic AG -kondensaattorit
• Matalakohinaiset LDO-säätimet erittäin vakaaseen virtalähteeseen
• Virtalähde: AC 220 V-240 V, 50/60 Hz
• Suurin virrankulutus: < 60 W
• Virrankulutus valmiustilassa: < 5 W

Fyysiset ominaisuudet

• Korkealaatuinen alumiinirunko
• Yhtenäinen muotoilu Matrix MP-1:n ja MA-1:n kanssa
• Mitat: 430 x 353 x 106 mm
• Paino: 14,6 kg
• Väri: hopea

Pakkauksen sisältö

• 1 x Matrix MS-1 PRE verkkosoitin
• 1 x RM4B-kaukosäädin
• 1 x Verkkovirtakaapeli
