Van den Hul The FROG

Van den Hul The FROG, liikkuvakelainen äänirasia

Van den Hulilla jokainen äänirasia kootaan käsin tilauksesta, ja malleissa hyödynnetään valmistajan muiden mallien osia. Tässä mallissa käytetään Grasshopper III:n keloja sekä Grasshopper IV:n etummaista napakappaletta ja ripustusta, ja mukana ovat uudistettu magneetti, kuparikelat ja linjakontaktineula, joka on tehnyt alankomaalaisvalmistajan tunnetuksi. Tämä pienijännitteinen äänirasia on tarkoitettu käytettäväksi MC-phono-esivahvistimen sekä kevyen tai keskiraskaan äänivarren kanssa.

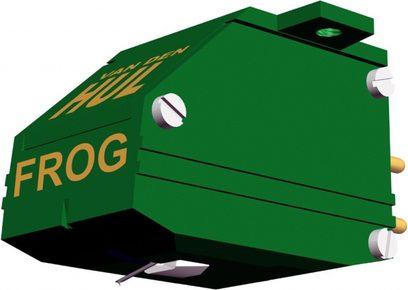

Grasshopperin kelat vihreässä rungossa

The FROG on liikkuvakelainen äänirasia (MC): sen kaksi pientä kelaa, jotka on kiinnitetty neulavarren takaosaan, liikkuvat kiinteän magneetin kentässä, toisin kuin yleisemmissä liikkuvamagneettisissa äänirasioissa (MM), joissa magneetti liikkuu. Liikkuva massa on hyvin pieni, samoin tuotettu jännite. Van den Hul yhdistää siinä Grasshopper III:n kelat, Grasshopper IV:n etummaisen napakappaleen ja ripustuksen sekä tätä mallia varten muokatun magneettipiirin. Kelojen lanka on ”matched crystal” -kuparia, joka valmistetaan valmistajan omalla menetelmällä. Se vähentää metallin kiteiden välisiä rajoja eli liitoskohtia, jotka signaalin on ylitettävä. Neulavarsi, timanttia kannatteleva ohut varsi, on booria, joka on sekä erittäin jäykkää että kevyttä. Kokonaisuus mahtuu vihreään, 8,2 g painavaan runkoon, joka kootaan käsin Alankomaissa jokaisen tilauksen jälkeen.

2 × 85 µm:n linjakontaktineula

Timantissa on VDH type 1S -profiili, A.J. van den Hulin kehittämä linjakontaktineula. Siinä missä kartiomainen timantti koskettaa uran seinämää pienessä pisteessä ja elliptinen kapeammalla pinnalla, tämä profiili koskettaa sitä pitkää, hyvin ohutta pystysuoraa linjaa pitkin, kahdella 85 µm:n säteellä. Tämä linja seuraa paremmin korkeita taajuuksia sisältäviä hyvin lyhyitä aaltoiluja, ja suuremmalle korkeudelle jakautuva paine kuluttaa vähemmän sekä levyä että timanttia. Neulan ekvivalenttimassa, 0,32 mg, vähentää inertiaa uran nopeissa vaihteluissa, ja 70–80 µm:n seurantakyky (mitattu 315 Hz:llä ja 1,5 g:n neulapainolla) jättää pelivaraa bassovoittoisille tai hyvin dynaamisille kaiverruksille. Taajuusvaste ulottuu 5 Hz:stä 55 kHz:iin. Tämän profiilin kääntöpuoli on tuttu kaikista linjakontaktitimanteista: se vaatii huolellista kohdistusta, myös ylityksen, atsimuutin ja äänivarren korkeuden osalta, jotta kontaktilinja pysyy tarkasti uran seinämien suuntaisena.

Joustava ripustus vaatii sopivan äänivarren

The FROGin ripustus on joustava, ja sen joustavuus on 35 µm/mN. Yhdessä äänivarren kanssa se muodostaa massa–jousijärjestelmän, jonka resonanssitaajuuden tulisi asettua noin 8–12 Hz:n välille, musiikin alapuolelle ja kierojen levyjen aaltoilun yläpuolelle. Raskaaseen äänivarteen asennettu joustava ripustus laskee tämän resonanssin liian alas, alueelle, jolla levyn kierous saa neulavarren pumppaamaan. Van den Hul suosittelee siksi äänivartta, jonka efektiivinen massa on 6–10 g, mikä vastaa useimpia markkinoiden kevyitä ja keskiraskaita äänivarsia. Neulapaino säädetään välille 13,5–16 mN eli 1,35–1,6 g, ja pystysuuntainen seurantakulma on 22°, mikä saavutetaan säätämällä äänivarren korkeutta äänirasian asennuksen jälkeen.

0,65 mV:n lähtöjännite: MC-aste tarvitaan

The FROGin 0,65 mV:n lähtöjännite on noin 16 dB pienempi kuin tyypillisen, noin 4 mV tuottavan MM-äänirasian. Se tarvitsee MC-phono-esivahvistimen, jonka vahvistus on noin 60 dB, tai MM-tulon eteen sijoitetun korotusmuuntajan. Sisäinen resistanssi, 21 Ω kanavaa kohden, on pieni ja kertoo lyhyestä käämityksestä. Suositeltu kuormitus on 500 Ω ja vähimmäiskuormitus 200 Ω. Tämä arvo on suurempi kuin MC-tulojen tavallinen 100 Ω:n oletusasetus: kannattaa varmistaa, että esivahvistimessa on 500 Ω:n asetus tai säädettävä kuormitus. Kanavien välinen ero pysyy alle puolessa desibelissä, mikä pitää stereokuvan keskitettynä.

Tekniset ominaisuudet

Fyysiset parametrit

• Paino: 8,2 g
• Dynaaminen massa: 0,32 mg
• Kärki: VDH-IS-koko, 2 × 85 µm
• Lukukulma: 22°

Lukemisen parametrit

• Painovoima: 13,5–16 mN
• Joustavuus: 35 µm / mN
• Seurantakyky (315 Hz:ssä 15 mN:llä): 70–80 µm
• Suositeltu varren massa: 6–10 g

Sähköiset ominaisuudet

• Lähtöjännite (1 kHz:ssä 5,7 cm / s): 0,65 mV
• Kanavakohtainen sisäinen vastus: 21 Ω
• Suositeltu kuormitusimpedanssi: 500 Ω (> 200 Ω)
• Kanavien välinen epätasapaino: < 0,5 dB

Äänentoiston suorituskyky

• Taajuusvaste: 5 Hz – 55 kHz
