Lehmann Audio Black Cube Statement musta

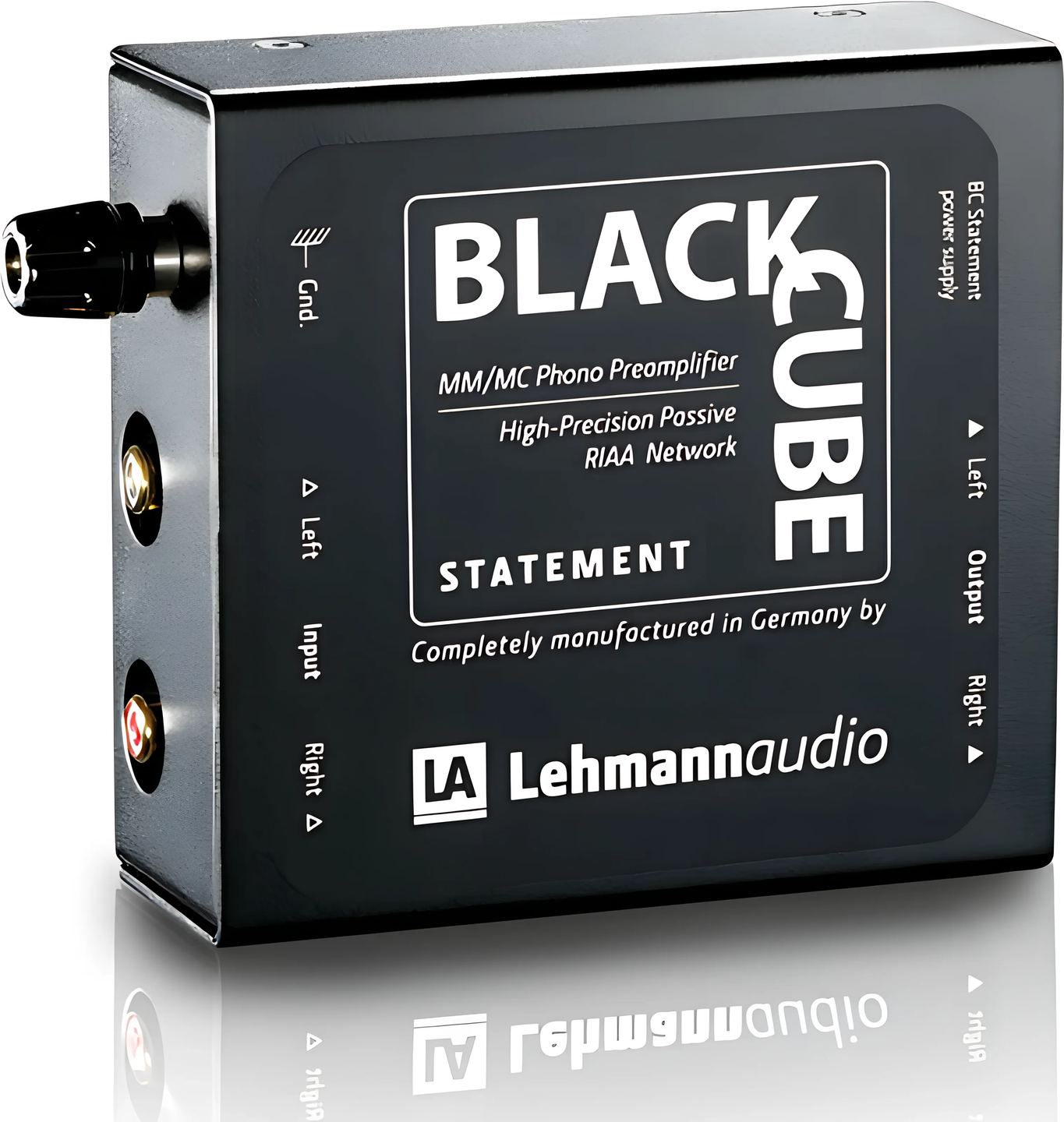

Lehmann Audio Black Cube Statement, MM- ja MC-äänirasioiden phono-esivahvistin

Levysoitin tuottaa erittäin heikon signaalin, jota on tarkoituksella muokattu levyn kaiverruksen aikana, jotta basso mahtuu uraan. Ennen vahvistimeen päätymistä signaalin tasoa on nostettava ja sen sointitasapaino palautettava. Tämä Kölnistä tuleva pieni musta kotelo tekee tämän työn sekä liikkuvan magneetin äänirasioille että liikkuvan kelan äänirasioille. Siinä on neljä vahvistustasoa ja kolme kuormitusimpedanssia, ja se mahtuu aivan levysoittimen viereen.

Vuonna 1995 syntynyt phono-esivahvistimien tuoteperhe

Norbert Lehmann perusti Lehmannaudion vuonna 1988 Kölnissä opiskellessaan äänitekniikkaa. Ensimmäinen Black Cube julkaistiin vuonna 1995, ja merkki on sittemmin rakentanut koko mallistonsa phono-vahvistuksen ympärille. Nimestään huolimatta Black Cube Statement on Black Cube -sarjan aloitusmalli: sen yläpuolella ovat Black Cube II, Black Cube SE II, Black Cube Decade ja sitten Silver Cube, valmistajan referenssimalli. Statement hyödyntää edeltäjiensä periaatteita (alumiinikotelo, passiivinen RIAA-korjaus, asetukset mikrokytkimillä) yksinkertaisemmassa muodossa, ja sen virransyötöstä vastaa ulkoinen verkkolaite erillisen virtalähdekotelon sijaan.

Neljä vahvistustasoa hyvin erilaisille äänirasioille

Liikkuvan magneetin äänirasia (MM) tuottaa yleensä 3–5 millivolttia, kun taas matalan antojännitteen liikkuvan kelan äänirasia (MC) tuottaa usein kymmenen kertaa vähemmän. Black Cube Statement tarjoaa 31, 41, 51 ja 61 dB:n vahvistuksen: jokainen 10 dB:n askel kasvattaa jännitteen hieman yli kolminkertaiseksi. 41 dB:n asetus sopii useimmille MM-äänirasioille, 61 dB on tarkoitettu heikoimman antojännitteen MC-äänirasioille, ja väliasetukset palvelevat korkean antojännitteen MC-äänirasioita tai voimakkaita MM-äänirasioita, jotka yliohjaisivat vahvistimen tulon liian suurella vahvistuksella. Asetukset tehdään laitteen pohjassa kahdella neljän mikrokytkimen rivillä, joiden koskettimet on kullattu. Signaali-kohinasuhde laskee MM:n 78 dB:stä MC:n 57 dB:iin: ero seuraa loogisesti vahvistuksen kasvua, ja erittäin matalan antojännitteen MC-äänirasialla 61 dB:n vahvistuksella voi suurella äänenvoimakkuudella kuulua lievää kohinaa kappaleiden välissä.

Äänirasian kuormittaminen oikealla impedanssilla

Äänirasian näkemä tuloimpedanssi vaikuttaa sen diskanttivasteeseen. Black Cube Statement tarjoaa kolme vaihtoehtoa: 47 kΩ, joka on MM-äänirasioiden vakioarvo, sekä 1 kΩ ja 100 Ω MC-äänirasioille, jotka suosivat mallista riippuen pienempää tai suurempaa kuormitusimpedanssia. Äänirasioille, jotka vaativat tarkan arvon näiden kolmen asetuksen ulkopuolelta, laitteen sisällä on paikka käyttäjän valitsemalle vastukselle, joka asennetaan ilman juottamista. Tulokapasitanssi on kiinteä 100 pF, matala arvo, joka sopii useimmille MM-äänirasioille etenkin, kun levysoittimen kaapeli lisää siihen oman kapasitanssinsa.

Passiivinen RIAA-korjaus kahden vahvistusasteen välissä

Levyä kaiverrettaessa bassoa vaimennetaan ja diskanttia korostetaan standardoidun RIAA-käyrän mukaisesti. Esivahvistin käyttää käänteistä käyrää palauttaakseen alkuperäisen sointitasapainon. Lehmannaudio toteuttaa tämän taajuuskorjauksen täysin passiivisella verkolla, joka on rakennettu erittäin tarkoista kalvokondensaattoreista ja sijoitettu kahden lineaarisen vahvistusasteen väliin: korjaus ei riipu takaisinkytkentäsilmukasta, ja kumpikin aste vahvistaa tasaisesti koko taajuusalueella. Vahvistusasteet perustuvat Burr-Brownin audio-operaatiovahvistimiin, elektrolyyttikondensaattoreissa on pieni sarjaresistanssi, ja kaksipuolinen piirilevy mahdollistaa lyhyet yhteydet komponenttien välillä. RCA-liittimet on kullattu.

Kompakti kotelo levysoittimen viereen

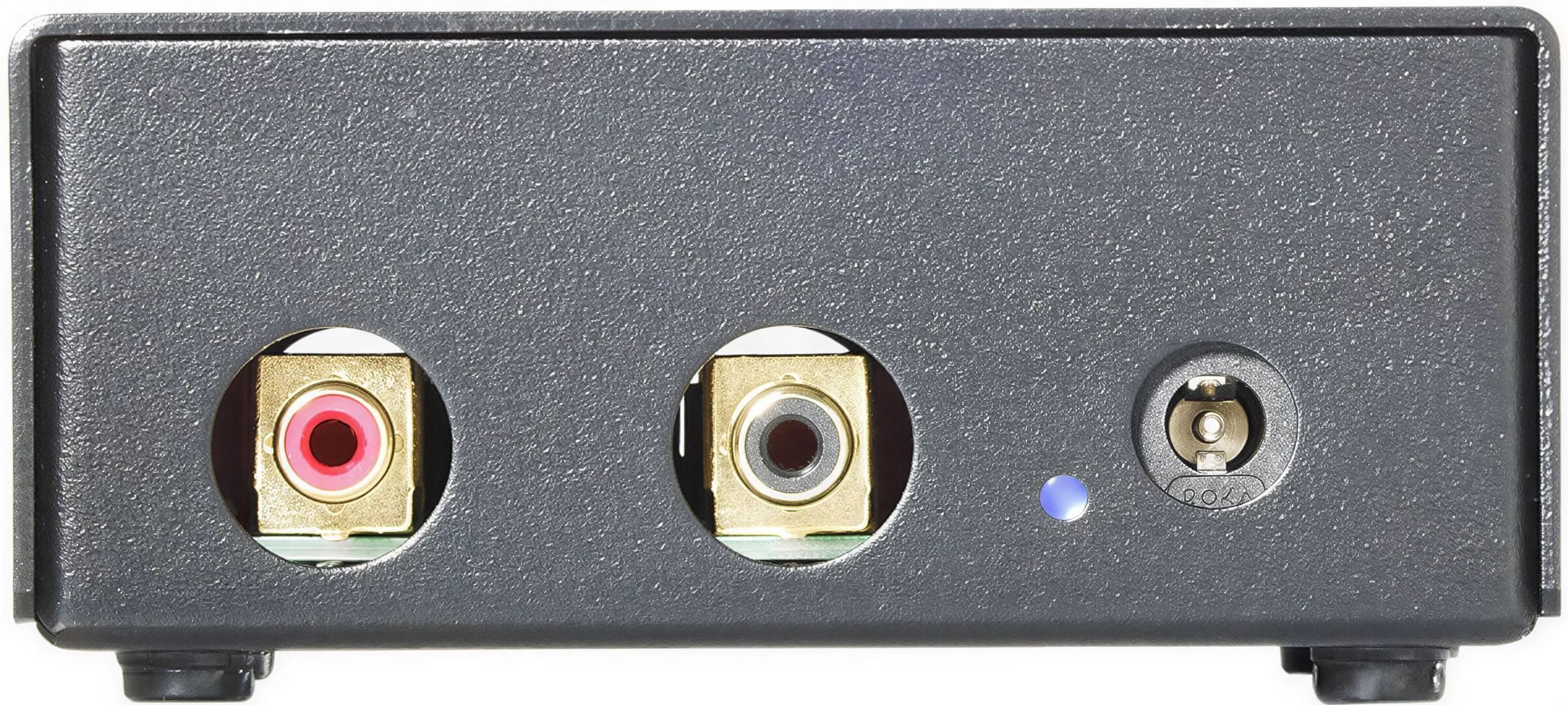

Mitoiltaan 103 × 45 × 108 mm oleva Black Cube Statement mahtuu samalle kalusteelle levysoittimen kanssa, mahdollisimman lähelle äänivartta. Äänirasian signaalia kuljettava kaapeli, koko ketjun herkin osa, pysyy näin lyhyenä, mikä rajoittaa sen hajakapasitanssia ja häiriöherkkyyttä. Lähdön alle 100 Ω:n impedanssi puolestaan mahdollistaa pidemmän kaapelin käytön vahvistimelle ilman vaikeuksia. Audio-osan kotelo on alumiinia, ei-magneettista metallia, joka ei häiritse signaalia, ja sen kansi on käsitelty mekaanisesti vaimentavaksi resonanssien ehkäisemiseksi. Maadoitusliittimeen kytketään levysoittimen maadoitusjohto. Statementissa on vain yksi stereotulo, joten siihen voi kytkeä vain yhden levysoittimen kerrallaan.

Tekniset ominaisuudet

Pääominaisuudet

• Hiljainen suunnittelu
• Neljä erilaista vahvistuksen säätöä
• Yhteensopiva kaikkien liikkuvan magneetin (MM) ja liikkuvan kelan (MC) äänirasioiden kanssa
• RIAA-suodatin: passiivinen taajuuskorjaus kahden lineaarisen vahvistusvaiheen välillä

Äänentoiston suorituskyky

• Vaihdettava vahvistus (1 kHz): 31 dB, 41 dB, 51 dB, 61 dB
• Signaali-kohinasuhde: 78 dB MM, 57 dB MC
• Sisääntulokapasitanssi: 100 pF
• Vaihdettava sisääntuloimpedanssi: 47 kΩ, 1 kΩ, 100 Ω
• Lähtöimpedanssi: < 100 Ω
• Kanavaerottelu: > 80 dB

Fyysiset tiedot

• Ulkoinen virtalähde
• Virrankulutus: 2 W
• Mitat (L × K × S): 103 × 45 × 108 mm
• Paino: 500 g
